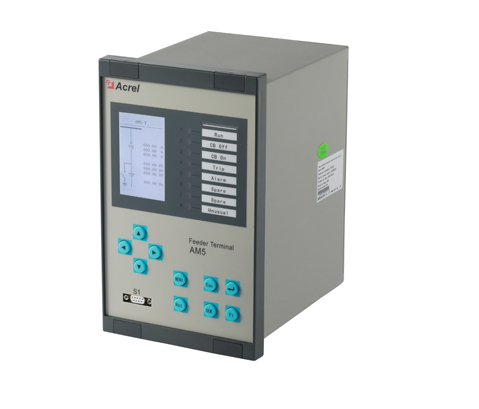

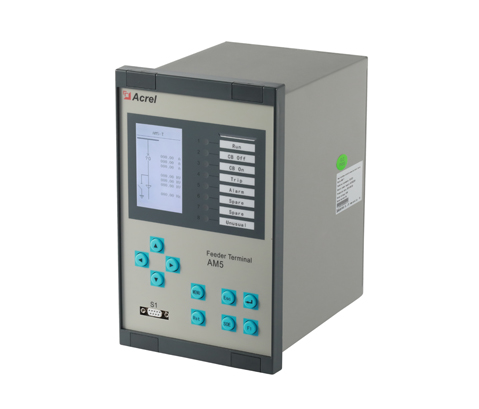

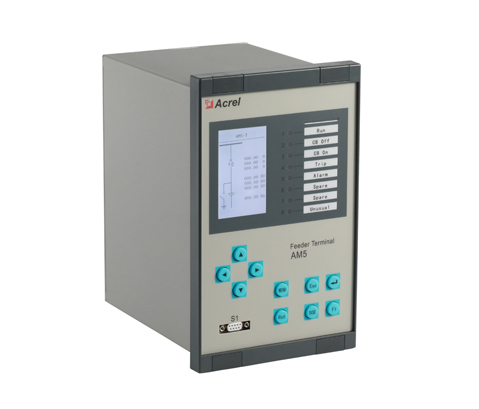

AM系列微机保护测控装置
AM系列微机保护测控装置集保护、测量、控制于一体,适用于35kV及以下电压等级的用户终端变电站(所),可实现用户变电站的保护和测控。

应用范围:

应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。

订货范例:

具体型号:AM5-T 512112
技术要求:10kv变压器保护;电流输入5A;零序电流输入1A;操作电源DC220V;带防跳盒;不带GPS对时功能。
通讯协议:RS485接口 Modbus/RTU协议或103规约可设置
辅助电源:DC 220V

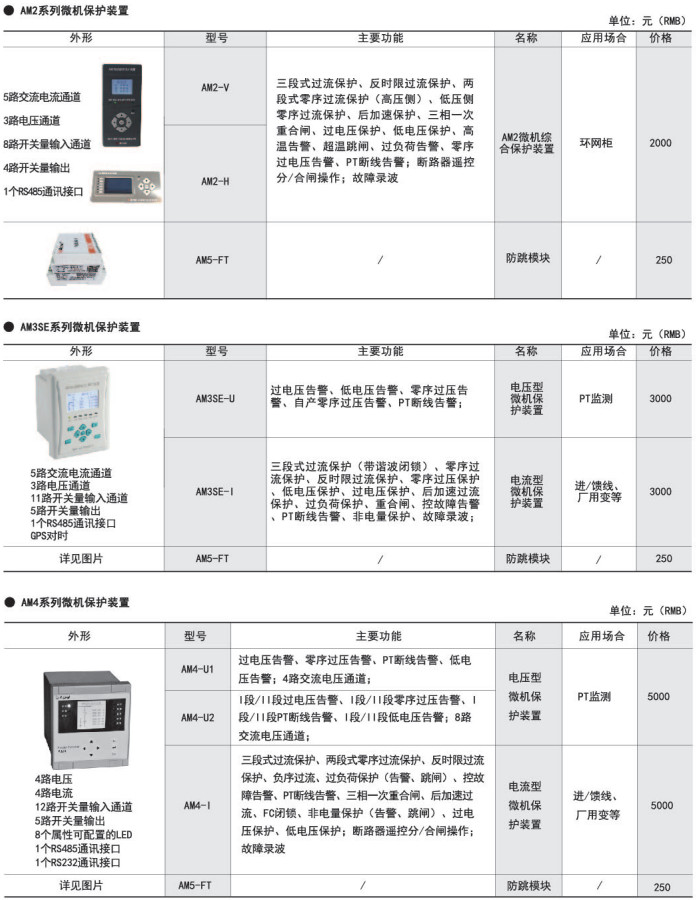

AM2功能配置

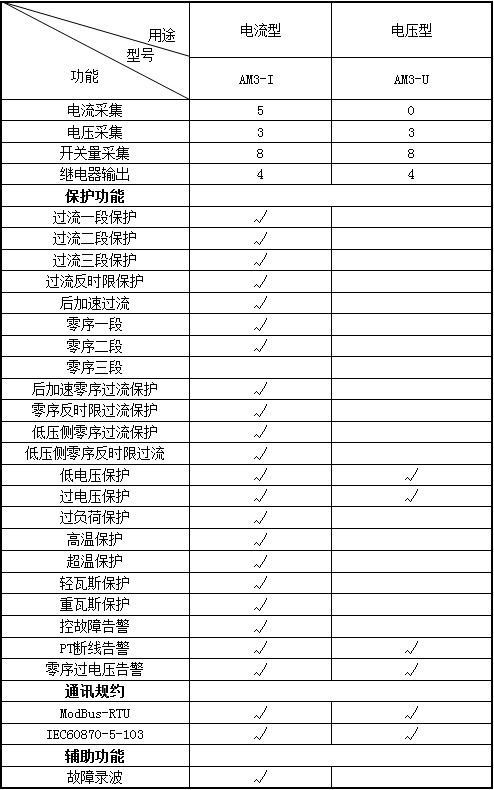

AM3功能配置

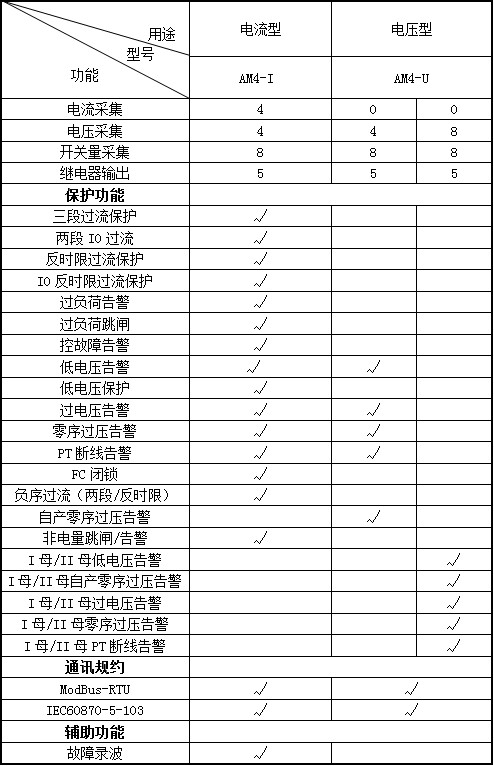

AM4功能配置

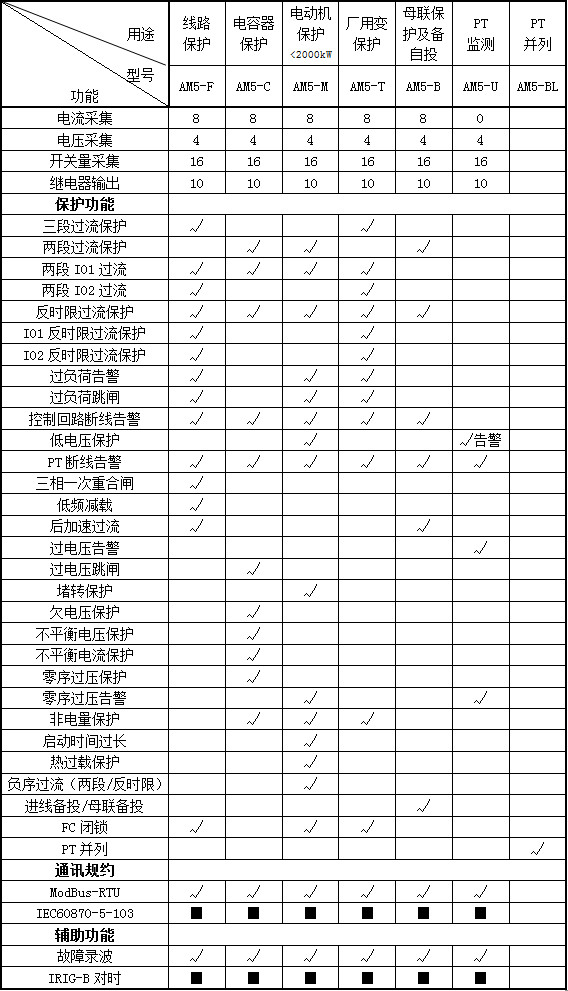

AM5功能配置

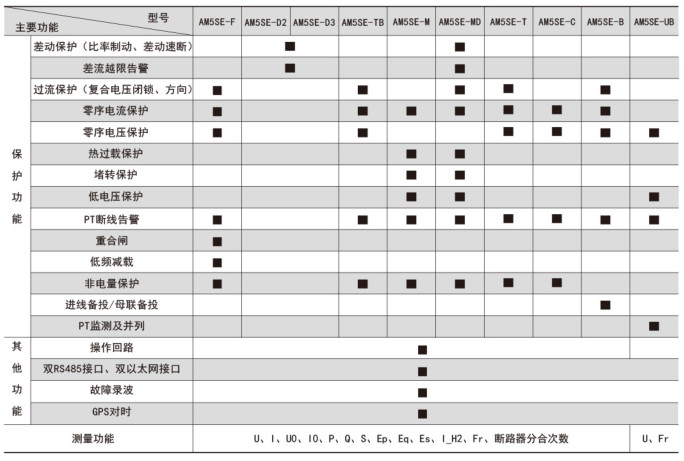

AM5SE功能配置

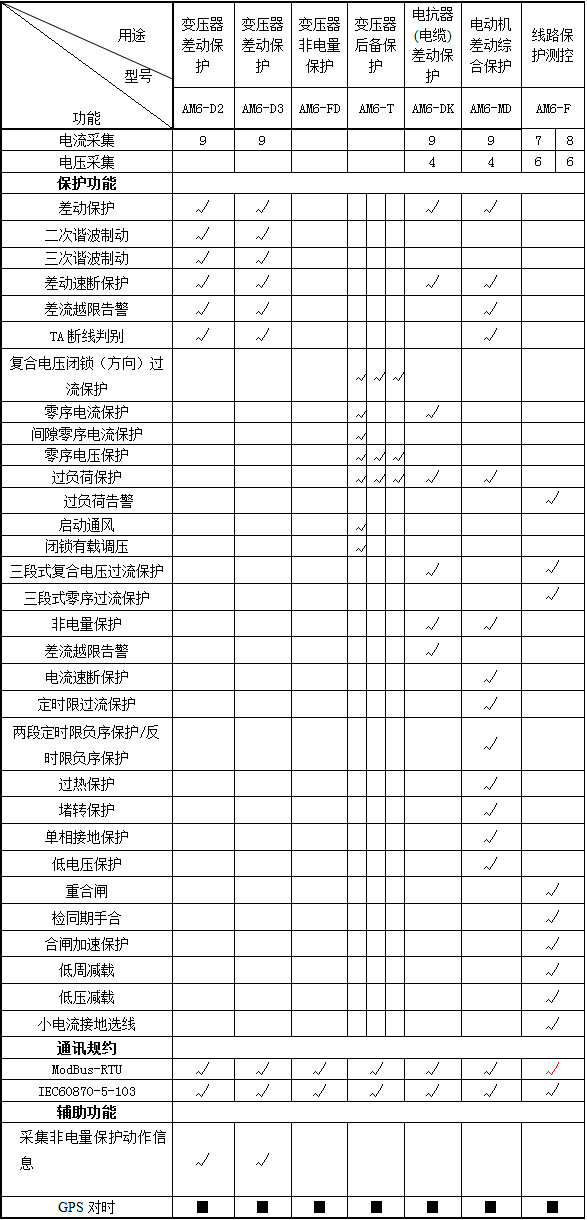

AM6功能配置
注:√表示具备此功能,■表示可选功能, 空白表示无此功能。
产品型号 应用场合
AM2-V 环网柜
AM2-H
AM5-DB 低压备自投
AM6-U 110kV 及以下变电站设备保护
AM6-M
AM6-TR
AM6-MT
AM6-MZ

产品型号

应用场合

AM3-U 电压型微机保护装置

PT监测

AM3-I 电流型微机保护装置

进/馈线、厂用变、电动机等

AM4-U 电压型微机保护装置

PT监测

AM4-I 电流型微机保护装置

进/馈线、厂用变、电动机等

AM5-F 线路保护测控装置

进/馈线

AM5-T 厂用变保护装置

厂用变压器

AM5-U PT监测装置

PT监测

AM5-B 母线保护及备自投装置

母联保护及备自投

AM5-M 电动机保护测控装置

电动机<2000kW

AM5-C 电容器保护测控装置

电容器

AM5-BL PT并列装置

PT并列

AM6-D2 变压器差动保护装置(二绕组)

110kV及以下电压等级容量为6300kVA及以上的变压器

AM6-D3 变压器差动保护装置(三绕组)

AM6-FD 变压器非电量保护装置

AM6-T 变压器后备保护测控装置

AM6-MD 电动机差动综合保护装置

2000kW及以上异步电动机

AM6-DK电抗器(电缆)差动保护

串联电抗器,电缆线路

AM6-F线路保护测控

35kV进线柜/馈线柜


装置型号 适用范围(35kV及以下)
AM5SE-F 变电站进线/馈线保护测控
AM5SE-D2 两绕组变压器差动保护
AM5SE-D3 三绕组变压器差动保护
AM5SE-TB 变压器后备保护测控
AM5SE-M 异步电动机保护测控
AM5SE-MD 异步电机差动综合保护测控
AM5SE-T 配电变保护测控(2000kVA以下)
AM5SE-C 电容器保护测控
AM5SE-B 单母线系统备自投《母联/进线备投)
AM5SE-UB PT保护监测及并列

AM3
AM4
AM5
AM5SE
AM6
