ASJ10-GQ系列自复式过欠压保护器
ASJ10-GQ系列自复式过欠压保护器(以下简称ASJ),适用于单相交流电压230V或三相电压400V,频率50Hz,额定工作电流至63A及以下的用户或负载。由中性线故障引起的单相或三相线路过、欠电压时,保护器对用电设备进行保护。
ASJ系列产品集线路过电压、欠电压保护功能和线路正常电压自动延时复位功能。产品主要应用于住宅分户箱进线或单相或三相用电设备配电线路的保护,产品体积小、精度高、结构紧凑、安装方便,是民用建筑领域中的安全保护装置。

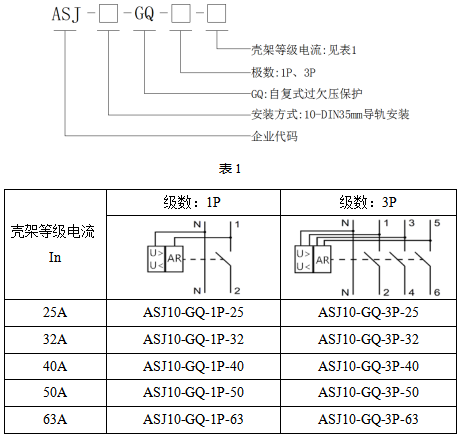

型号规格:


接线方式:
安装方式:

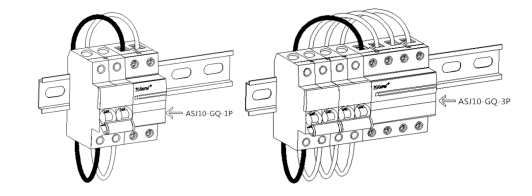

ASJ采用导轨安装,直接安装在35mmDIN导轨上,产品安装接线示意图如图所示:
螺丝尺寸:M6;额定扭矩:3.5Nm;极限扭矩:5.6Nm;铜线:1~30mm2的硬线/1~25mm2的软线(或箍线端子)。

操作说明:
ASJ显示状态说明如下表所示:

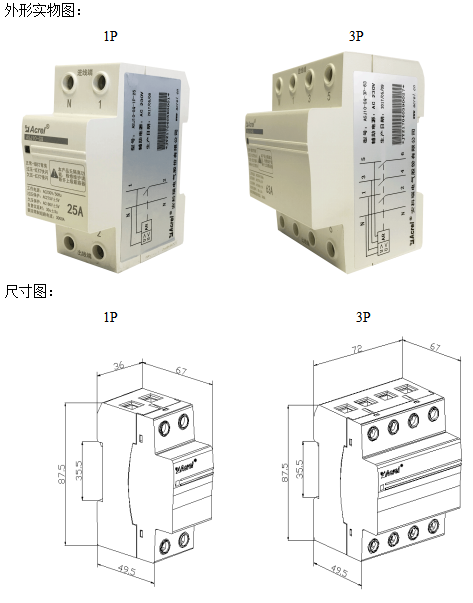

自复式过欠压保护器产品外形结构及尺寸下图所示。
