广州亚运会网球中心电力监控系统的设计与应用
时间: 2020-09-11 10:43 发布人:admin
基本信息:
项目名称:广州亚运会网球中心电力监控系统的设计与应用
项目地点:广东 广州
实施时间:2010年5月

项目简介:
广州亚运会网球中心位于广东奥林匹克体育中心西北面,总建筑面3350平方米,由一个可容纳10000名观众的比赛主场、一个可容纳2000观众的比赛副场和14块室外标准网球场及相关附属用房组成。
安科瑞电气股份有限公司于2010年5月承接了广州亚运会网球中心电力监控系统项目。整个系统采用Acrel-2000型电力监控系统,完成了对高低压配电房各回路的电能监测和管理。

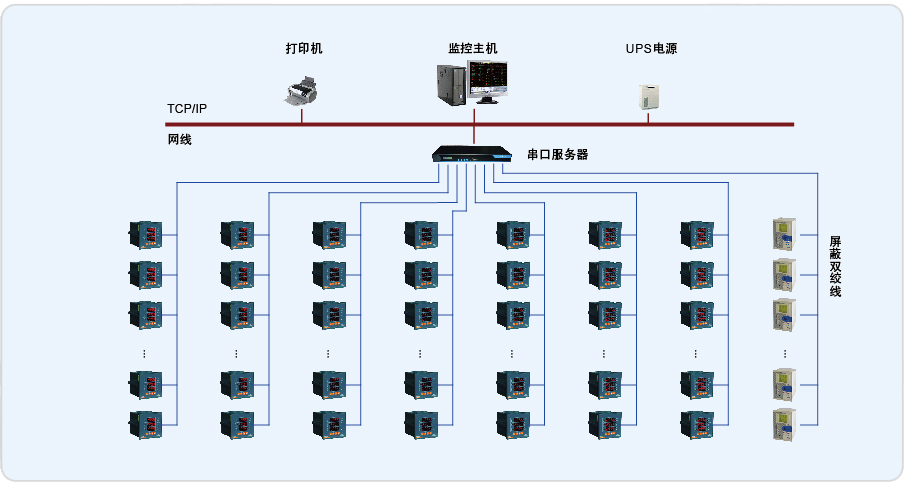

整个系统采用分布式结构,网球中心整个配电系统分为高低压两个部分,分别位于高压变电所及低压变电所,电力监控系统位于配电室旁边的电力监控值班室。其中高压配电室共计5个回路,分别为10KV进线1、10KV进线2、1#变压器出线、2#变压器出线及联络;低压变电所共计145个回路,分别采用ACR220E及ACR220ELH,其中ACR220ELH安装于低压进线及发电机进线中。本系统网球中心电力监控数据均通过奥体中心内部局域网,将数据通过Modbus TCP的方式上传至奥体中心数据中心,同时在广州市供电局10楼设置电力监控系统工作站,数据通过网络公司局域网,通过广东省104规约传输至供电局调度中心。

系统实现的功能:
1、实时显示各回路设备运行状态及电力参数
2、实时显示网球中心10KV各回路三相电压、电流
3、实时显示当前回路断路器分合闸状态,另外对于设备通讯故障以及负荷越限等异常状态进行声光报警
4、可根据用户要求添加和删除软件的用户数量和设置用户的权限
5、定时采集进线及重要回路电流负荷参量,自动生成运行负荷趋势曲线
