安科瑞商业综合体电气综合管理平台技术方案
时间: 2021-09-11 10:52 发布人:admin

  平台背景

  随着我国市场经济的快速发展,大型商业综合体成为人们日常生活中不可缺少的一部分。商业综合体对于电力能源的需求量越来越大,找出当前商业综合体存在的隐患,制订出较为科学合理的节能降耗措施。

  在能源改革与电力市场化背景下,商业综合体供能是综合能源未来发展方向,以电气、电能是综合能源的重要形态。针对商业综合能源的电力供给与应用,如何围绕租户个性需求实现电力能源服务的形态显得尤为重要。本方案提出了一种商业综合能源的定制电力应用解决方案,通过互动平台与用户交互获取不同的用电需求,将配电网与商业分布式能源资源进行整合,通过边缘计算协同控制,实现商业综合体电力能源的定制输出和按需供给。本方案不仅具有综合能源的用户服务特性,支撑商业综合体内定制电力服务与交易结算,还通过对商业综合体分布式能源资源的控制策略研究与优化,达到良好用电、节约设备投资和提高新能源消纳能力的目的。

  建设意义

  商业综合体能源消费主体主要包括商业用户,根据其能源消费特征,能源消费需求包括:

  ( 1 ) 可靠。稳定是能源消费基本需求,商业综合体内生产生活的电、热( 冷) 、气等负荷得到满足,同时保障必要的供能可靠性和供能质量。

  ( 2 ) 清洁。针对商业综合体内高污染、重排放用户,应对气候变化,提高商业综合体环境质量,实现能源服务源与环境的绿色和谐和商业综合体的可持续发展。

  ( 3 ) 效果。针对商业综合体内高能耗和粗放型能源消费方式,应合理能源梯级和循环利用,提高资源配置效率,形成节约的商业综合体能源消费体系。

  ( 4 ) 经济。降低商业综合体内终端用户的用能成本 减轻经济负担,为商业综合体内商业用户营造良好的经济发展环境。

  商业综合体整合传统单一能源运维检修的服务资源, 开展运维检修服务, 保障用能的可靠。

  本方案从电力能源入手, 要解决基础能耗数据的智能化、自动化、可视化、可量化的收集与存储;建立商业级能源管理平台、实现各项能源的集中化管理,深入分析能源消耗过程与趋势,实现能源管理与商业生产紧密结合;建立能耗监测与公示平台,在能源消耗一线直接展示能源利用效率。通过对传统能源的节约和新能源系统的引入并消纳,优化商业综合体能源服务布局,带动能源服务产业升级;同时通过合理的能源调度,调整带动区域内需,在传统能源使用总量减少或不变的情况下,塑造商业区域能源圈,打造商业综合体新的经济增长点。

  公司介绍

  安科瑞电气股份有限公司(股票代码:300286)成立于2003年,集研发、生产、销售及服务于一体,是一家为企业提供能效系统和用电解决方案的高科技股份制企业。

  公司总部位于上海嘉定,是国家火炬计划高新技术企业和软件企业、国家新产品、上海市智能电网企业、上海市商标、上海市工作示范企业。公司具备从云平台软件到终端元器件的一站式服务能力,形成了“云-边-端”的能源互联网体系,目前已有14000多套系统解决方案运行在全国各地,为用户用能保驾护航,为企业节能降耗和实现能源数字化建设提供数据服务。

  解决优势方案

  对于本项目,安科瑞公司具有以下优势:

  1)安科瑞提供从系统到终端元器件的垂直供应体系,包括平台软件、网关、多功能仪表、水表、互感器等,符合相关要求和认证,在商业综合体侧具有完整、可靠的解决方案;

  2)安科瑞为上市公司,雄厚的资金力量是软硬件质量保证的可靠支持;

  3)安科瑞长期从事商业综合体能源数字化管理平台的开发和实施,全国各地有上千套云系统的实施经验,对可靠用电、节约用电有深入的理解,客户可放心与我司长期合作;

  4)安科瑞针对商业综合体有3个维度解决方案,1、高压配电到低压用电解决方案;2、消防解决方案;3、节能管理解决方案;

  项目优势

  对于本项目,安科瑞公司具有以下优势:

  1)安科瑞在全国城市设立了分公司和办事处,当地配置销售、技术支持团队,快速响应客户需求,为用户提供好的产品和服务。

  2)售后优势,安科瑞提供的所有硬件产品统一处理,制定完善的退换货流程,必要时可现场维护;

  3)安科瑞平台支持接入第三方产品设备,只需满足Modbus RTU协议即可,如非常规协议可定制开发;

  设计依据

  用户需求

  本方案充分发挥商业用电中用采系统和负控系统在日常电量统计工作中的重要作用,增强商业行业用电数据实时性和准确性,目前迫切需要建设基于全覆盖实时采集的商业综合体用电信息大数据智能分析和管理系统,多维度实时展现全社会用电量信息,通过数据挖掘和分析技术总结商业用电量变化情况并建立适宜的模型,应用于经济趋势预测和政策辅助决策支持领域。

  针对商业综合体建设注重大数据分析、云计算和智能终端的充分应用的基调上,努力架构一个能够支撑如此强大业务发展的数字化管理平台保证设备正常运行,信息设备能运行的同时提高能源和人员的使用效率,降低运维成本。目前商业运行维护工作比较传统,普遍存在以下问题:

  1)无商场预付费体系的建设,并适度考虑未来建设的管控需要,实现对项目用电、水量管理。

  2)无自动抄表、先缴费后用电的预付费管理,无法实现移动端24小时自助售电以及出现异常用电时及时报警推送,实现系统无人看守的自动化运营,实现智能管理。

  3)基础管理落后:目前用电系统还处于无网络化、无智能化的单机分散独立运行的状态;

  4)人力成本高:人工巡视、纸质记录、电话沟通,缺乏智能化的手段;

  5)运营管理难:运营过程中缺乏现代化技术手段监管,难以防止不合理应用现象的产生;

  6)风险预防薄弱:无法通过历史大数据识别可能存在的隐患;

  7)商业建筑内隐患高缺少运行信息,如不及时发现和处理,会导致故障范围扩大,影响整个建筑内用电情况。如:线缆温度检测、剩余漏电检测、电压监测、电流检测等;

  8)没有统一监测平台,管理层无法及时准确的了解系统运行状态,无法及时掌握建筑内配电状况,不能及时的对商业建筑内配电问题进行分析与指导;

  因此,对商业建筑内供电情况和用电的实时监视就显得十分重要,同时建立和完善商业的计量、监控、分析和管理的系统,能及时、迅速、准确的获取建筑内各详细数据,监控电力系统的运行动态,及时发现故障隐患,定期分析各类数据报表、对整个系统、能源利用率能及时掌握,制定科学、合理的电力系统运维流程。

  技术标准

  本方案遵循的国家标准有:

  GB50052-2009 《供配电系统设计规范》

  GB50054-2011《低压配电设计规范》

  DL/T448-2000 《电能计量装置技术管理规程》

  DL/T 698.1-2009《第 1部分:总则》

  DL/T 698.2-2010《第2部分:主站技术规范》

  DL/T 698.31-2010 《第3.1部分:电能信息采集终端技术规范-通用要求》

  DL/T 698.35-2010 《第3-5部分:电能信息采集终端技术规范-低压集中抄表终端特殊要求》

  DL/T 698.41-2010 《第4-1部分:通信协议-主站与电能信息采集终端通信》

  DL/T 698.42-2010 《第4-2部分:通讯协议-集中器下行通信协议》

  DL/T/814-2002 《配电自动化系统功能规范》

  GB/T/3047.1《面板、架和柜的基本尺寸系列》

  DL/T5137-2001 《电测量及电能计量装置设计技术规程》

  GB2887 《计算站场地技术条件》

  《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》

  《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》

  《国家机关办公建筑和大型公共建筑能耗监测系统——楼宇分项计量设计安装技术导则》

  《国家机关办公建筑和大型公共建筑能耗监测系统——数据建设与维护技术导则》

  《国家机关办公建筑和大型公共建筑能耗监测系统——建设、验收与运行管理规范》

  《国家机关办公建筑和大型公共建筑能耗监测系统——软件开发指导说明书》

  DL/T 698.1   《第 1部分:总则》

  DL/T 698.2   《第2部分:主站技术规范》

  DL/T 698.31 《第3.1部分:电能信息采集终端技术规范-通用要求》

  DL/T 698.35 《第3-5部分:电能信息采集终端技术规范-低压集中抄表终端特殊要求》

  DL/T 698.41 《第4-1部分:通信协议-主站与电能信息采集终端通信》

  DL/T 698.42 《第4-2部分:通讯协议-集中器下行通信协议》

  DL/T 698.41 《第4-1部分:通信协议-主站与电能信息采集终端通信》

  DL/T 698.42 《第4-2部分:通讯协议-集中器下行通信协议》

  方案设计

  项目设计

  安科瑞电商业电气综合解决方案提供商业用户实时用电信息数据,推进营销计量、抄表、收费模式标准化和信息化建设,为快速响应市场变化、快速反映客户需求从客户用电信息的源头提供数据支持,为分时电价、阶梯电价、费控管理等营销业务策略的实施提供技术基础。电气综合系统不仅具备基本的用电信息采集功能,而且集成了供安全用电监测、配变运行监测、线损分析、节能减排管理等功能,如图下所示。

  建立智能电气综合管理系统,多角度支撑配电系统的实时监测管理、供给管理和运营管理等工作,对商业用能供能进行监管,实现大力度实现优化运行以及供电可靠性,实现运行维护管理功能。安科瑞电气综合监测系统利用三层结构,整合多元技术,利用配电系统运行数据进行分析、处理和加工,系统运行维护人员能实时掌握系统状态,及时地排查故障,完善和规范运营水平。

  系统功能设计

  1)设计和建设中低压一体监测运行管理平台,对中压、低压配电系统关键电气设备的运行状态、运行环境、老化程度、磨损程度等分析监测,实现配电管理的主动式运维,确保配电系统安全运行;

  2)设计和建设中低压配电系统的远程运维管理平台,对中低压配电系统电气隐患的提前预警和配电资产电子化管理,方便商业物业管理部门了解配电信息,监管配电运维工作的进展;

  3)设计和建设能源分析和监测管理平台,实现商业综合体内从配电房主要出线至楼层用电、商铺用电的结构分解和分析,帮助医院后勤管理部门对用能情况进行管理,实现经济的配电运行;

  4)设计和建设多元化远程预付费管理平台,实现财务集中管理,电量、水量实时下发,并比对充值次数防止作弊;并可对任意一块电表执行远程拉闸或保电等一系列远程控制操作,方便管理;

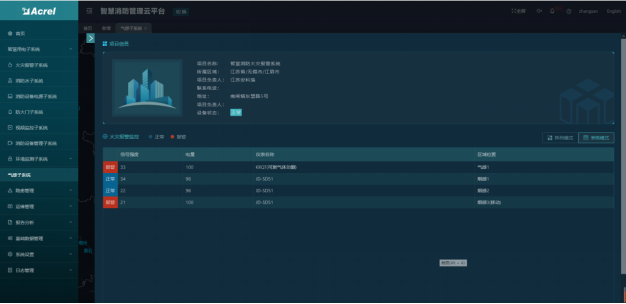

  5)设计和建设智慧消防管理平台,将分散的火灾自动报警设备、电气火灾监控设备、智慧烟感探测器、智慧消防用水等设备连接形成网络,并对这些设备的状态进行智能化感知、识别、定位,实时动态采集消防信息,通过云平台进行数据分析、挖掘和趋势分析,帮助实现科学预警火灾、网格化管理、落实多元责任监管;

  6)平台能保证大量设备远程接入的同时具备高的稳定性和安全性;

  7)平台具备高的环境适应性,即系统受到停电等各种外界因素干扰时,能够自动存储数据和具有一定程度的容灾处理能力;

  网络设计

  安科瑞电气综合监测系统的系统层级,是不同软硬件交互的界面层级,按照主要功能划分为以下四个层级;

  (1) 现场设备管理层,实现电气系统的基本现场保护、监测、控制层级功能,主要由现场多功能电表、物联网表、物联网环境监测模块形成;该层级设备是实现电力系统的计量、信息监测功能;

  (2) 通讯管理层,主要实现设备之间联络和通讯管理,主要由交换机、以太网关设备组成;该层设备完成设备的基本智能化功能,是实现电气综合监测系统信息化的基础;

  (3) 监控管理层,主要实现现场信息到计算机界面的转化,主要由计算机、监控软件、打印机等设备组成;该层设备完成现场信息化的数据转换成人机界面信息,并将信息按照发生源进行分门别类分析处理;

  (4) 远程移动运维应用层,结合移动端数据完成资产管理、维护管理、工单计划和落实管理、实时报警推送、能耗分析等功能,在远端的数据需要能够实现关键数据的备份,能提升对电力系统的管理易用性和便利性;

  平台采用分层分布式结构进行设计,详细拓扑结构如下:

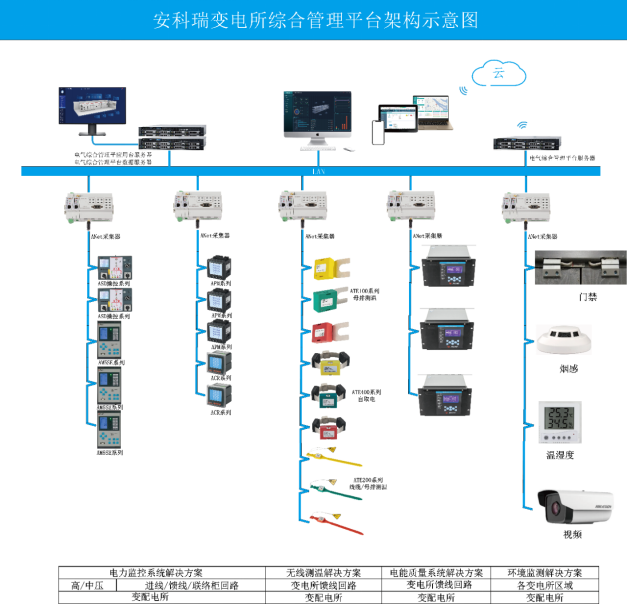

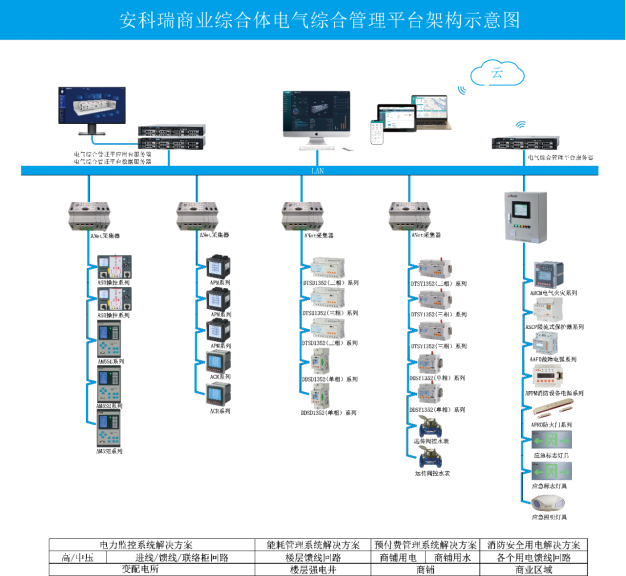

  整体系统架构

  变配电-电力监控架构

  注:如上图安科瑞Acrel-2000Z系列电力监控系统采用分布式组网结构,设备层采用安科瑞各系列终端设备,网络层主要为安科瑞ANet系列通讯管理机,下行通过485线、LoRa、WIFI等通讯方式采集,上行通过4G,局域网等方式上传数据至站控层的监控的地方。

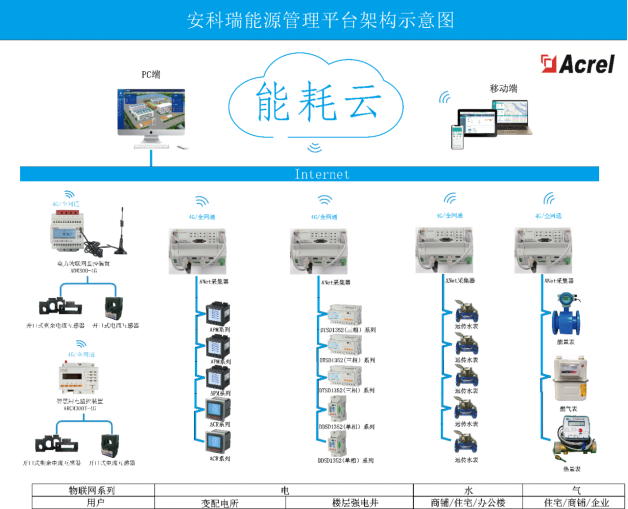

  能源管理系统架构

  注:如上图安科瑞Acrel-5000系列能源管理系统采用分布式组网结构,设备层采用安科瑞各系列终端设备、智能远传水表、远传能量表,网络层主要为安科瑞ANet系列通讯管理机,下行通过485线、LoRa、WIFI等通讯方式采集,上行通过4G,局域网等方式上传数据至站控层的能源管理的地方。

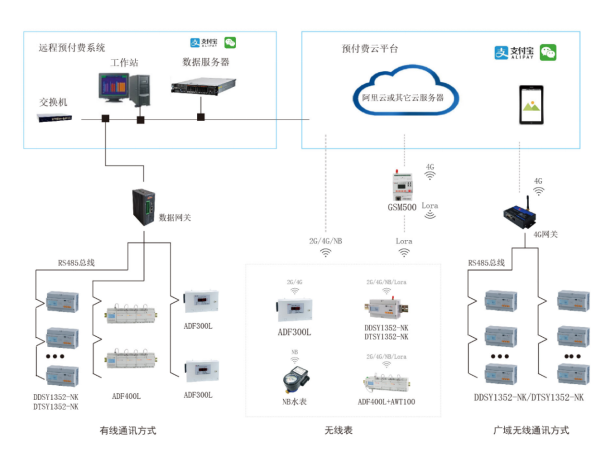

  远程预付费系统架构

  注:如上图安科瑞Acrel-3200系列远程预付费系统同样采用采用分布式组网结构,设备层采用安科瑞费控终端设备、智能远传阀控水表,网络层主要为安科瑞ANet系列通讯管理机,下行通过485线、LoRa、WIFI等通讯方式采集,上行通过4G,局域网等方式上传数据至站控层财务的地方。

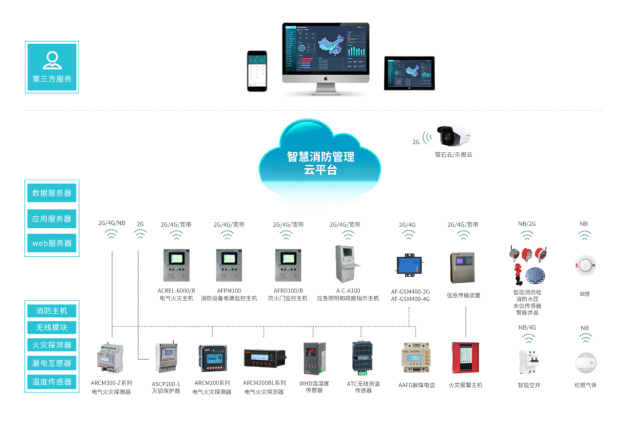

  消防安全用电系统架构

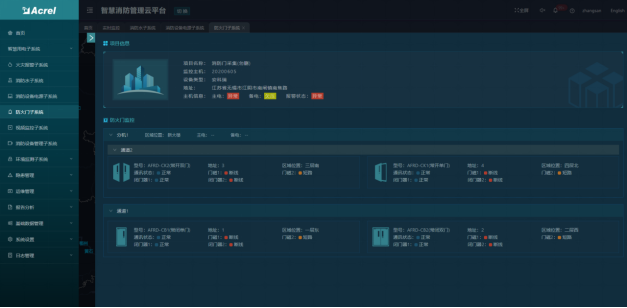

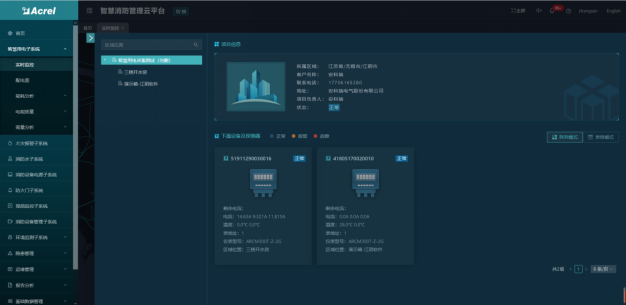

  注:如上图安科瑞Acrel-6800系列智慧消防安全用电系统将电气火灾监测、消防设备电源监测、防火门监控监测、消防应急照明及疏散指示监测、烟感、可燃气体等系统功能优化为统一的系统。

  系统硬件建设

  系统后台



  商业综合体自建平台,配置应用服务器和数据服务器,平台侧须配置固定IP地址资源,硬件配置以我方推荐配置为主,具体标准参考表1 平台硬件配置参考

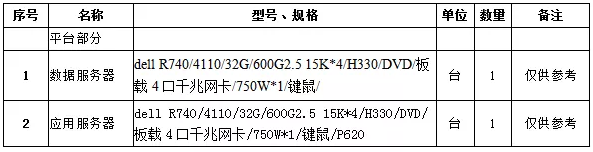

表1 平台硬件配置参考

  前端硬件配置

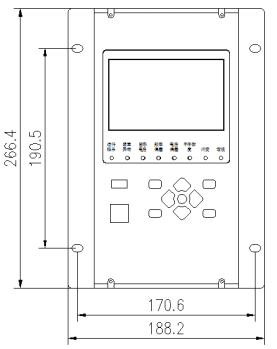

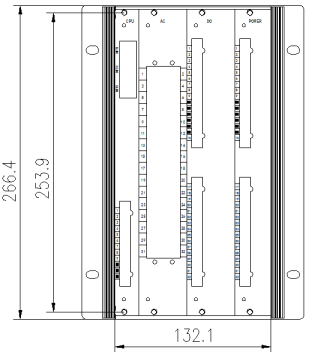

  AM5SE保护系列

  AM5SE 系列微机保护测控装置( 以下简称装置) 集保护、 控制、 测量、 通讯和监视功能于一体, 资源丰富、 配置完善、 维护方便、 性能稳定, 适用于 35kV 及以下电压等级电力系统的保护和测控, 实现进线、 主变、 配电变、 电动机、 电容器、 母联、 PT 等保护。

  装置硬件设计采用可靠性配置, 软件配以专门的保护算法, 抗干扰性能强, 可靠性高,保护实现方式灵活, 能与 Acrel-2000Z电力监控系统配套使用, 为电力系统的可靠运行提供保障。

  特点

  高性能的硬件平台

  装置采用主频为 168MHz 的处理器, 16 位同步采样 A/D, 每周波 48 点高速采样、 实时并行计算;配置 512K 字节 Flash、 ( 192+4) K 字节 Sram、 外置 4M 字节 NorFlash、 外置512K 字节 Sram, 硬件资源充足, 可靠性高。

  统一的硬件设计和完善的保护功能

  装置硬件包括电源模块、 CPU 模块、 开入开出模块、 控制回路模块、 模拟量采集、 通讯模块等采用模块化设计, 通用性强。在同一硬件平台上针对不同对象进行保护功能设计,实现 35kV 及以下电压等级的电力系统保护, 适用于进线、 馈线、 主变( 容量 2000kVA 以上) 、 配电变压器( 容量 2000kVA 以下) 、 高压电动机、 高压电容器、 母联、 PT 等设备的保护和自动控制功能。

  丰富的接口资源

  12 路( 可扩展到 14 路) 交流电压/电流通道, 测量三相电流、 两路零序电流、 三相电压、零序电压、 有功功率、 无功功率、 功率因数、 频率、 有功电能、 无功电能。保护电流的测量不仅反映基波, 还可以通过逻辑可编程软件增加测量 2~10 次谐波, 具有带谐波制动的保护功能。

  独立操作回路, 可自适应 0.25~5安 开关跳合闸电流;

  2 路 4~20mA 直流模拟量变送输出, 可通过逻辑可编程软件自定义变送量;

  20 路有源开关量输入通道、 10 路独立无源开关量输出通道;

  2 路 RS485 串行通讯接口, 支持 IEC60870-5-103、 Modbus-RTU 规约;

  2 路以太网接口, 支持 TCP IEC60870-5-103、 TCP Modbus-RTU 规约;

  GPS 对时功能, 支持 IRIG-B 对时方式( RS485 接口) ;

  1 个 UBS 接口, 可通过 U 盘升级装置程序, 也可导出装置的定值、 故障录波数据, 方便故障分析;

  21 个 RS232 接口, 可通过 USB 转 232 数据线升级装置程序, 还可上传装置定值、 动作事件信息和故障录波数据, 方便现场事故分析。

  人性化

  装置采用全汉化大屏幕液晶显示, 人机界面清晰易懂。灵活的按钮设计, 菜单式操作简单、 便捷。保护功能的出口可通过跳闸矩阵进行设置, 方便用户选择要动作的继电器。配备计算机界面的调试与分析软件, 调试及维护简单方便。

  透明化

  实时记录交流量、 开入量、 开出量和所有保护模块的状态。装置记录内部各元件动作行为、 动作时间和录波数据, 共可记录 16 条故障录波, 每条录波可触发 12 次录波, 每次录波可录故障前 8 个周波、 故障后 4 个周波波形, 共计 46s。每个采样点录波至少包含 12 个模拟量、 10 个开关量波形。

  可靠性设计

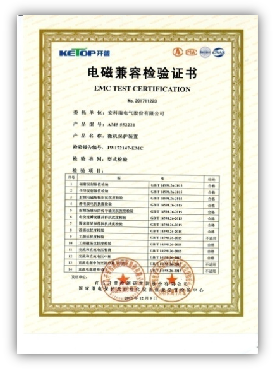

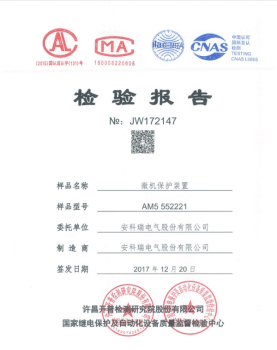

  装置采用全图形编程技术设计每个保护功能, 以提高程序的可靠性及正确性。软硬件具有持续完善的自检功能, 抗干扰性能好, 装置通过多项电磁兼容检测认证, 电快速瞬变脉冲群、 静电放电、 浪涌抗干扰性能均达到 IV 级标准。

  ASD320操控系列

  ASD320 系列开关柜综合测控装置用于 3~35kV 户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路模拟图及开关状态指示,高压带电显示及核相,自动温湿度控制,加热回路故障告警,无线测温,人体感应自动照明,语音提示,电参数测量及 RS485 通讯接口等众多功能,集操作、显示于一体。

ASD320系列

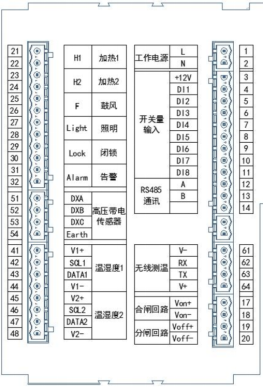

背面端子图

  APM830网络电力仪表系列

  APM830 按IEC国际标准设计,具有全电量测量、电能统计、电能质量分析、录波功能、事件记录功能(包括电压暂升暂降中断、冲击电流等记录)及网络通讯等功能,主要用于电网供电质量的综合监控。该系列仪表采用模块化设计,配合功能丰富的外部 DI/DO 模块、AI/AO 模块、TF卡事件记录模块、网络通讯模块 可以灵活实现电气回路全电量测量及开关状态监控,双 RS485 和以太网接口配合可实现 RS485主站数据抄送,省去数据交换机。PROFIBUS-DP 接口可以实现高速数据传输及组网功能。

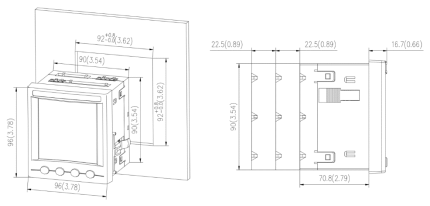

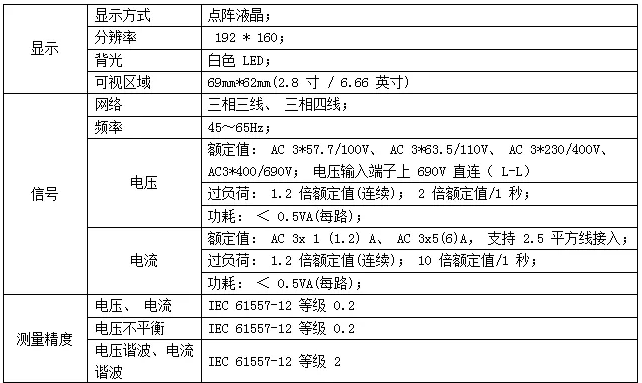

  技术参数

  APView500电能质量分析



  APView500电能质量在线监测装置采用了高性能多核平台和嵌入式操作系统,遵照IEC61000-4-30《测试和测量技术-电能质量测量方法》中规定的各电能质量指标的测量方法进行测量,集谐波分析、波形采样、电压暂降/暂升/中断、闪变监测、电压不平衡度监测、事件记录、测量控制等功能为一体。装置在电能质量指标参数测量方法的标准化和指标参数的测量精度以及时钟同步、事件标记功能等各个方面均达到了IEC61000-4-30级标准,能够满足110kV及以下供电系统电能质量监测的要求,广泛适用于化工、钢铁、冶金、医院、数据统计、交通建筑等行业的电能质量监测。

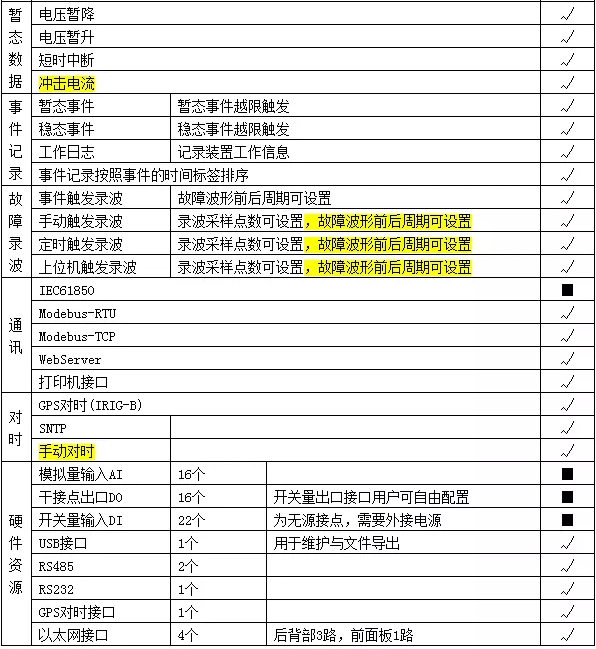

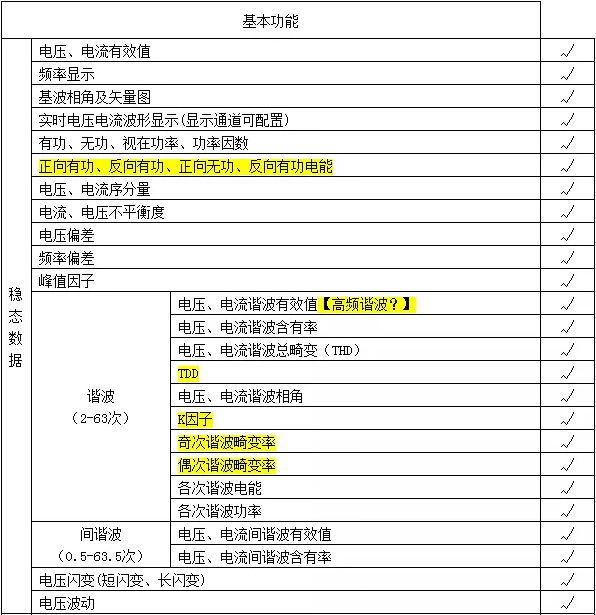

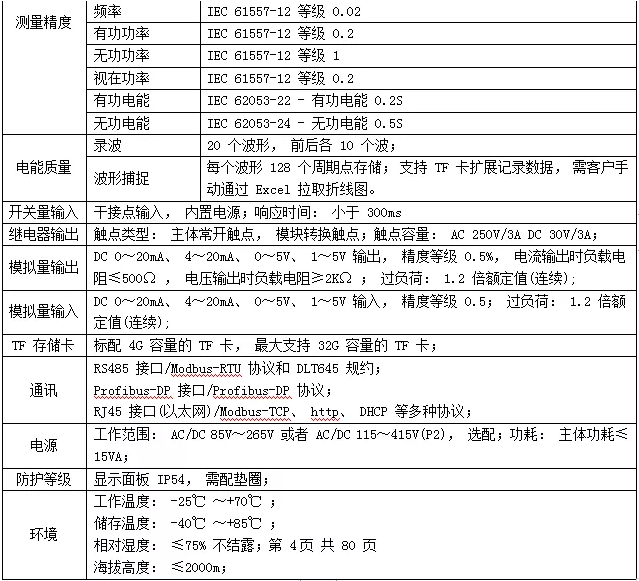

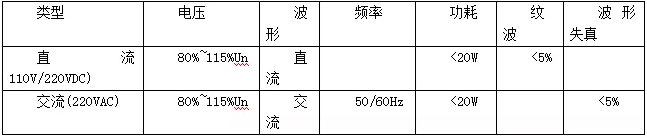

  技术参数

  功能描述

  人机界面功能

  装置面板上带有5寸彩色LCD显示器,以图形方式显示主要电能质量监测指标的实时数据。可对装置硬件时钟进行设置,对监测参数进行设置、修改和查看,并设有密码保护。

  记录存储功能

  可对基本监测指标和监测指标实时保存,3min数据在装置上保存时间为3个月,之后按”先进先出”原则更新。

  统计功能

  装置具有对主要监测指标的在线统计功能,可统计一天内监测指标的数值、平均值、95%概率大值等。

  通讯功能

  装置提供多种通讯接口方式,实现监测数据的实时传输或定时提取存储记录,可通过工业以太网接口与远方电能质量管理中心通讯,也可通过RS232C/RS485接口,以Modem或GPRS方式与远方通讯。装置支持Modbus-TCP/RTU通讯协议、IEC 61850 MMS协议。

  GPS 对时功能

  装置具有GPS硬对时接口,可以接受IRIG-B码对时或者秒脉冲对时信号,保持与远方管理中心的时钟一致。

  告警功能

  可根据用户设定的电能质量指标的限值,启动指标报警功能。

  录波功能

  装置对每个告警事件都进行录波,并提供手动录波功能。

  本地PQDIF文件生成功能

  统计数据及事件记录可以PQDIF文件格式保存。

  ARB5弧光保护系列



  ARB5弧光保护装置适用于中低压母线的弧光保护,并可选配RS485通讯功能,方便用户进行柜内弧光监测,避免因弧光而引起柜内起火,同时支持TA断线监测(4组)保护和非电量保护。

  主要测控功能

  1)   24路开入信号量的采集(通过增加开入板可扩展开入数量),除部分有特殊定义外,其余开入量可由用户定义。本单元开入信号有两种接入方式可供选择:一种有源接点,外接电源;另一种是无源接点,本装置提供电源。具体见后面的示意图。用户在订货时需说明。

  2)   测量数据

  基本数据——电流1:IA1、IB1、IC1;电流2:IA2、IB2、IC2;电流3:IA3、IB3、IC3;电流4:IA4、IB4、IC4。

  谐波数据——电流1:IA1、IB1、IC1;电流2:IA2、IB2、IC2;电流3:IA3、IB3、IC3;电流4:IA4、IB4、IC4的2、3、5次谐波。

  对称分量——电流1对称分量:I1_1、I2_1、3I0_1;电流2对称分量:I1_2、I2_2、3I0_2;电流3对称分量:I1_3、I2_3、3I0_3;电流4对称分量:I1_4、I2_4、3I0_4。

  3)   弧光保护解决方案由主控单元ARB5-M和扩展单元ARB5-E组成,一个主控单元可配多个扩展单元。每个扩展单元可以插接多个扩展插件,每个扩展插件可以采集5路弧光信号,一个扩展单元可以插接6块扩展插件,扩展单元主要给扩展插件提供工作电源,进行弧光信号仿真模拟等;主控单元上有四组三相电流采集回路,可以采集12路模拟电流信号;还有弧光采集插件,每个插件可以接收30路弧光信号,一个主控单元可以插接4路弧光采集插件,合计120路弧光信号。

  技术参数

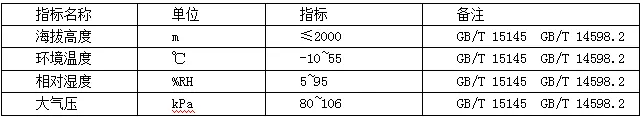

  1、工作环境

  2、主要性能指标

    3、过载能力

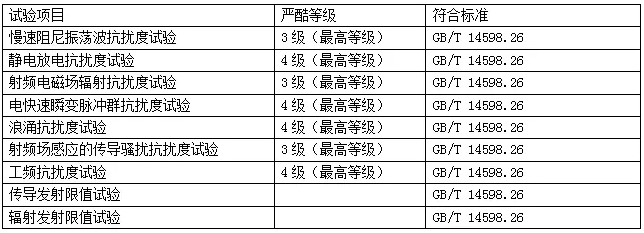

    4、电磁兼容

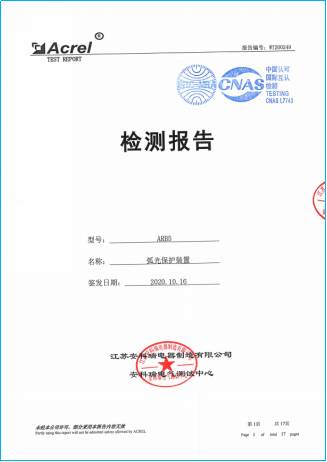

ARB5弧光保护检测报告

  ATE/ATC无线测温系列

  ATE系列无线测温传感器根据 《NB/T 42086-2016无线测温装置技术要求》 开发,可用于3~35kV户内开关柜,包括中置柜、手车柜、固定柜、环网柜等多种开关柜;也可用于0.4kV低压柜,包括固定柜,抽屉柜等。无线测温传感器可安装于柜内任何发热点上,利用无线数据传输技术实时发送监测数据,再通过接收装置将温度数据传输到显示装置或者远程监控系统。

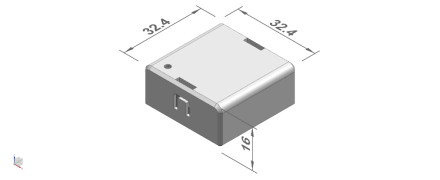

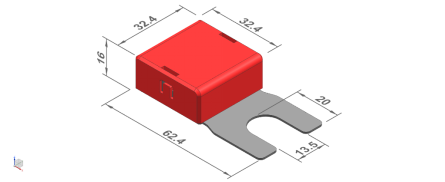

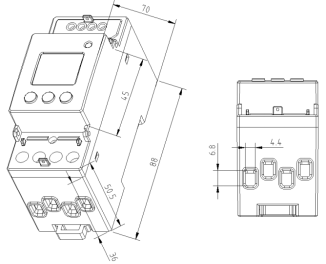

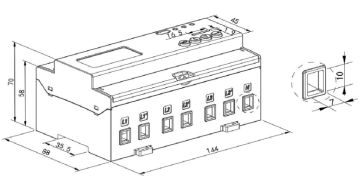

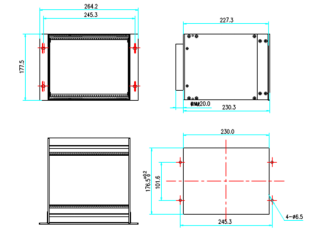

  外形尺寸

ATE100M

ATE100/ATE100P

ATE200/ATE200P

ATE400

  安装说明

  1、ATE100M安装方法

  ATE100M磁吸式无线测温传感器适用于铁质的电气节点或设备表面。

  磁吸式无线温度传感器ATE100M结构说明:

  1 ——无线温度传感器主体The core of wireless temperature sensor ATE100M

  2 ——测温部位Thermo-sensitive part

  3 ——电池开关battery switch



  直接吸附在铁质测温点处,安装前打开电池开关,电源指示灯闪烁两次。

  2、ATE100安装方法

  ATE100螺栓式无线测温传感器适用于电缆与母排搭接处,电缆与隔离刀闸搭接处。

  ATE100螺栓式无线温度传感器结构说明:

  1 ——无线温度传感器主体The core of wireless temperature sensor ATE100

  2 ——测温部位Thermo-sensitive part

  3 ——电池开关battery switch

  拆下安装位置搭接处的螺丝,将传感器固定在安装位置,对准合金底板的开孔,然后旋紧螺丝固定,安装前打开电池开关,电源指示灯闪烁两次。安装实例见下图:

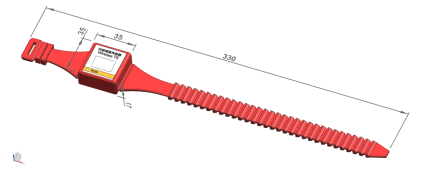

  3、ATE200安装方法

  ATE200表带式无线测温传感器适用于断路器动触头、静触头、电缆接头、母排等处。

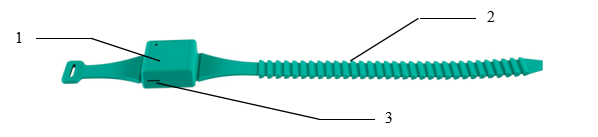

  表带式无线温度传感器结构说明:

  1 —— 无线温度传感器主体,测温探头在背面The core of wireless temperature sensor ATE200, temperature measuring probe is on the other side

  2 —— 表带及锁扣strap and hasp

  3 —— 电池开关battery switch

  将传感器主体固定在安装位置,将表带绕过安装母排或者触头穿过表带,表带头收紧,然后将表带尾用锁扣锁紧。表带过长可以剪掉多余部分,表带过短可以联系我司增订。安装前打开电池开关,电源指示灯闪烁两次。安装实例见下图:

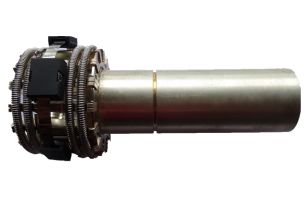

  4、ATE400安装方法

  ATE400迷你型无线温度传感器适用于动触头,母排,电缆,母排、电缆搭接处等多种场合。

  迷你型无源无线温度传感器结构说明:

  1 —— 温度传感器主体The core of wireless temperature sensor ATE400

  2 —— 合金底座,与温度探头接触alloy bottom, touched with temperature probe

  3 —— 锁扣,用于固定合金片metal hasp, for fixing alloy chip

  4 —— 取电合金片,用于感应取电alloy chip, for CT-powered

  5 —— 硅胶垫片,用于支撑合金片silicone gasket, used to support the alloy chip

  6 —— 合金片安装孔,用于安装合金片alloy chip hole, used to install the alloy chip

  取2根合金片穿过锁紧件安装孔,将合金片居中对折后锁紧件固定在折弯处;将对折后的4层合金片分别穿过硅胶垫片-传感器主体-硅胶垫片;将整体传感器环绕安装部位一圈后拉紧合金片并旋紧螺丝;合金片多余部分留取适当长度并折叠压紧。合金片安装示意过程如下:

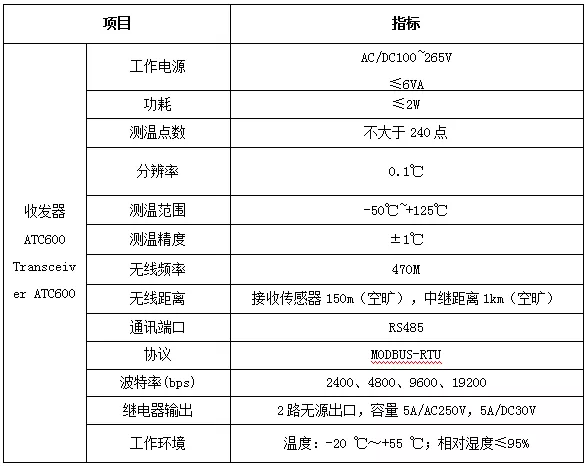

  5、ATC600无线测温接收器

  技术指标

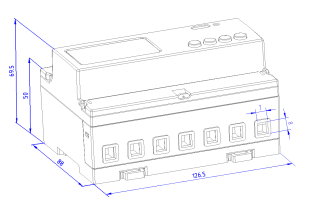

  DTSD1352三相电能仪表系列

  DTSD1352导轨式多功能电能表,是主要针对电力系统,公用设施的电能统计、管理需求而设计的一款智能仪表,产品具有精度高、体积小、安装方便等优点。集成常见电力参数测量及电能计量及考核管理,提供上48月的各类电能数据统计。具有2~31次分次谐波与总谐波含量检测,带有开关量输入和开关量输出可实现“遥信”和“遥控”功能,并具备报警输出。带有RS485通信接口,可选用MODBUS-RTU或DL/T645协议。


DTSD1352系列

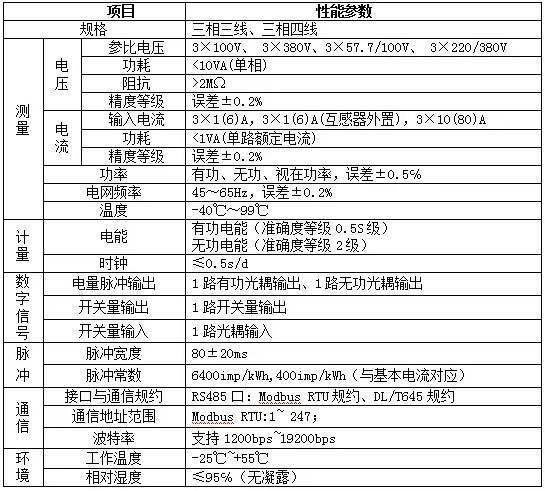

  技术参数

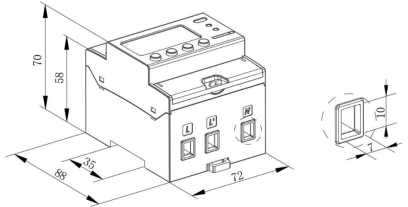

  DDSD1352单相电能仪表系列



  DDSD1352单相电子式电能表主要用于计量低压网络的单相有功电能,同时可测量电压、电流、功率等电量,具有红外通讯功能,并可选配RS485通讯功能,方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内,实现对不同区域和不同负荷的分项电能计量,统计和分析。

DDSD1352系列

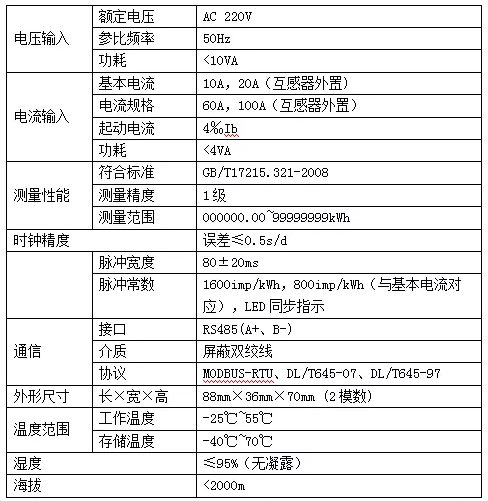

  技术参数

  预付费仪表系列



  DDSY1352 单相无线预付费电能表、 DTSY1352 三相无线预付费电能表分别用于计量额定频率 50Hz 的单、 三相交流有功电能, 具有预付费控制、 负载控制、 时间控制及 RS485、NB、 2G 通信等功能, 性能指标符合 GB/T17215.321-2008 标准。是改革传统用电体制, 提高用电管理水平的理想计表。产品符合企业标准 Q31/0114000129C039-2019《电子式预付费电能表企业标准》 的要求。

DDSY1352- NB/4G/LoRa

DTSY1352-NB/4G/LoRa

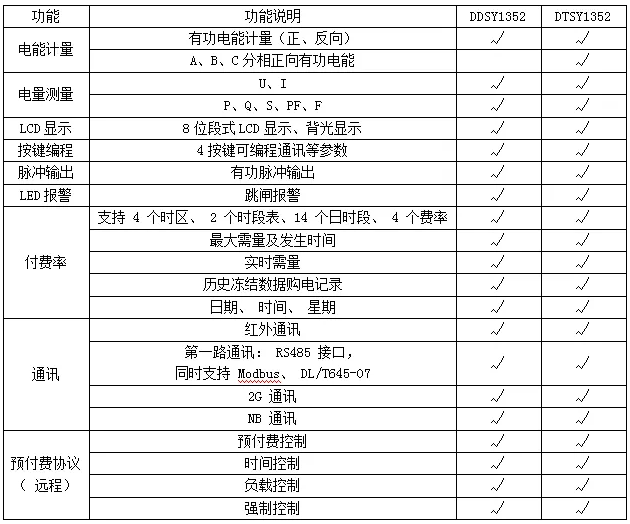

  主要功能

  通讯管理机

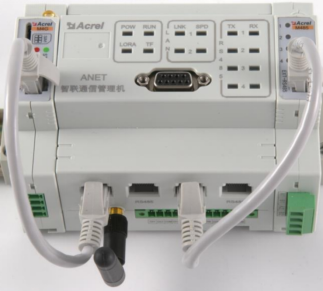

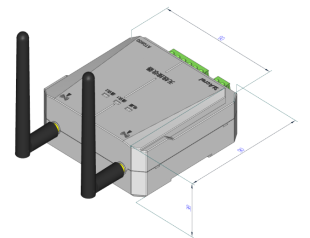

  ANet-2E4SM模块化通信管理机是安科瑞电气股份有限公司自主研发的一款通用型智能通信管理机, 将传统管理机的接口拆分成可拼装搭配的模块,其中主模块可作为标准智能通信管理机独立工作,整个设备可通过串口、以太网、 Lora无线、 wifi无线等链路采集水表、气表、电表、微机保护等设备终端的数据,标配的8路无源干接点可实时采集门禁、水浸、烟感等开关量信息,可通过有线网络、WiFi网络、 4G网络等链路上传告警、实时数据等信息。主模块搭配从模块可灵活扩展,增加更丰富的应用场景,同时还可提供边缘计算等需求。

    技术特点:

  1.自主研发

  2.模块化可灵活扩展

  3.8 路无源干接点开关量采集,可实时采集仪表、门禁、水浸、烟感等开关量信息

  4.1 个主 Lora 选配内嵌模块可无线采集 32 个从 Lora 仪表,免于布线实现快速部署

  5.扩展 1 个 4G 全网通无线模块,提供 4G 上传及 4G 无线路由功能

  6.可扩展 3 个 485 串口模块,每个串口模块提供 4 个 RS485 串行接口

  7.可扩展 1 个 USB 无线网卡,支持接入 wifi 无线网络,可支持 wifi 仪表的数据采集或 wifi 网络的数据转发上传

  8.支持掉电后运行 5 秒以上时间,并支持运维等协议的掉电报警需求

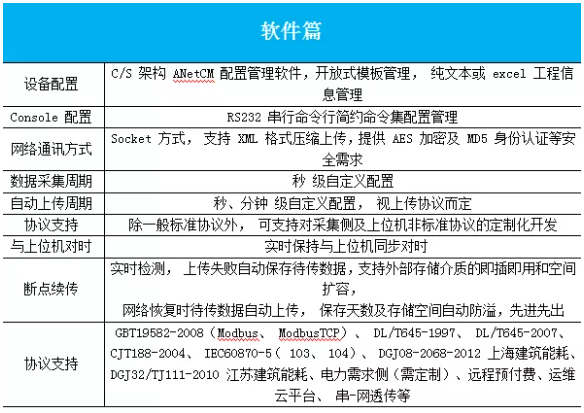

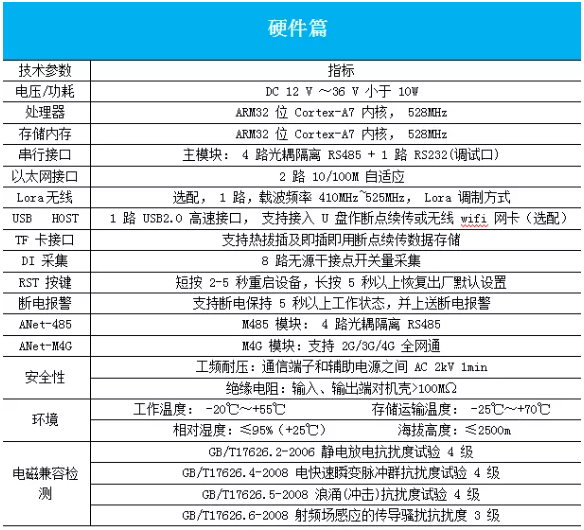

  技术参数如下表:

  系统设备清单

  注:单个项目自己拟定设备清单

  技术指标

  软件运行环境条件

  系统软件主要运行在微软的Windows操作系统平台上,兼容Windows Xp Professional(简体中文)、Windows Server 2003 Standard Edition (简体中文)、Windows Server 2008  Enterprise Edition (简体中文)、Windows 7 Ultimate (简体中文)、Windows Server 2012 Standard Edition (简体中文)。



  软件推荐配置见表3 软件配置:

表3 软件配置

  系统机房要求

  本系统所处的系统机房的防雷和接地设计,应满足人身安全及电子信息系统正常运行的要求,并应符合现行国家标准《建筑物防雷设计规范》GB 50057和《建筑物电子信息系统防雷技术规范》GB 50343的有关规定。监控计算机及通讯采集装置所处环境应满足以下要求:

  海拔高度:≤2000m;

  环境温度:5℃~+45℃;

  日温差:25K;

  相对湿度:95%(日平均);90%(月平均);

  电力监控-系统功能

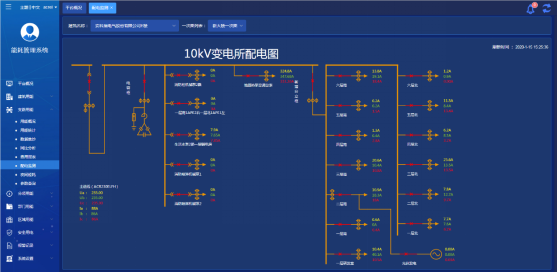

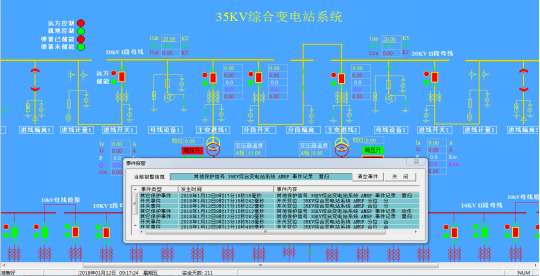

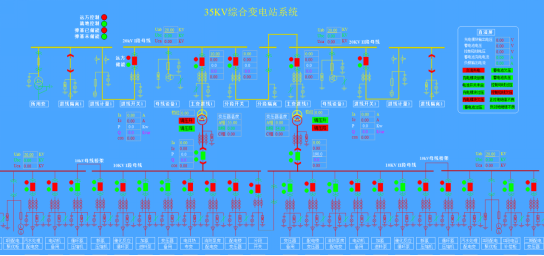

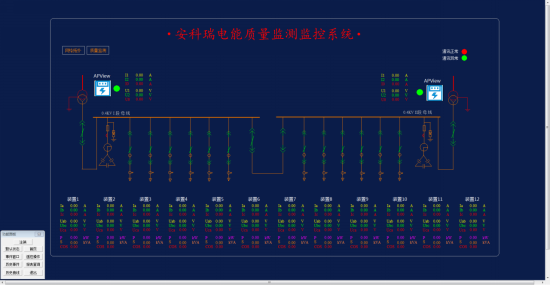

  配电一次系统图站显示

  系统主界面显示本项目的一次系统图,在各个进线监测点配置有电能质量在线监测装置图标,装置图标旁有该监测点告警指示及本装置的通信状态指示,旁边会显示简易电压电流值.

  实时监测

  系统人机界面友好,以配电一次图的形式直观显示配电线路的运行状态,实时监测各回路电压、电流、功率、功率因数、电能等电参数信息,动态监视各配电回路断路器、隔离开关、地刀等合、分状态,以及有关故障、告警等信号。

  详细电参量查询

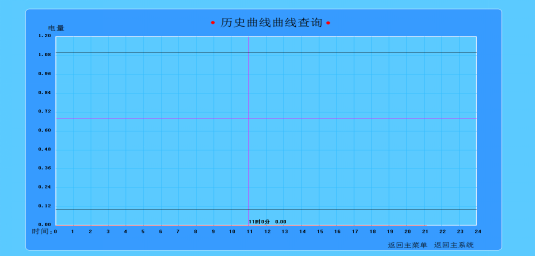

  在配电一次图中,可以直接查看该回路详细电参量,包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能,并可以查看24小时相电流趋势曲线。

  运行报表

  查询各回路或设备指定时间的运行参数,报表中显示电参量信息应包括:各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等.

  实时报警

  电力监控系统具有实时报警功能,系统能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位,保护动作、事故跳闸等事件发出告警。

  电力监控系统具有实时语音报警功能,系统能够对所有事件发出语音告警。

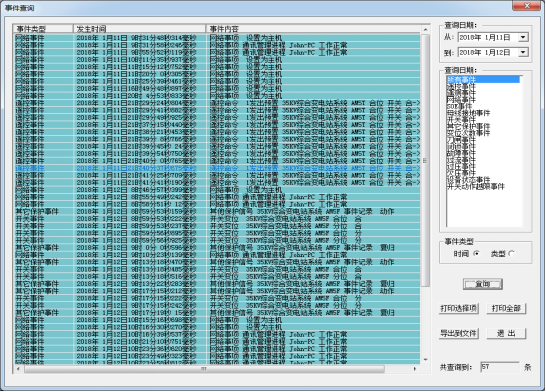

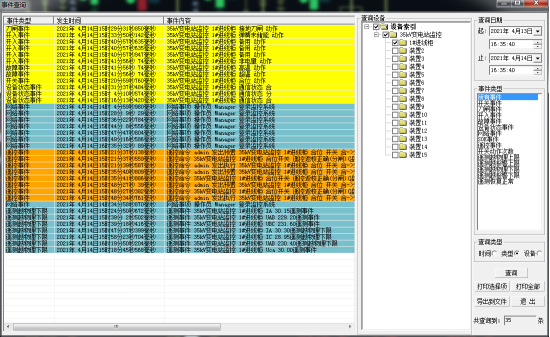

  历史事件查询

  电力监控系统能够对遥信变位,保护动作、事故跳闸,以及电压、电流、功率、功率因数越限等事件记录进行存储和管理,方便用户对系统事件和报警进行历史追溯,查询统计、事故分析。

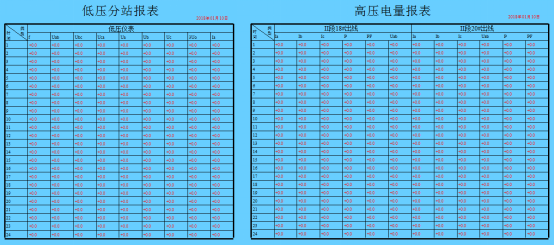

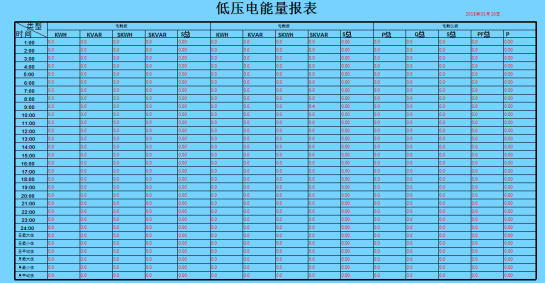

  电能统计报表

  电力监控系统以丰富的报表体支撑量体系的完整性。系统具备定时抄表汇总统计功能,用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况,即该节点进线用电量与各分支回路消耗电量的统计分析报表。

  用户权限管理

  电力监控系统为保障系统安全稳定运行,设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作(如遥控的操作,数据库修改等)。可以定义不同级别用户的登录名、密码及操作权限,为系统运行、维护、管理提供可靠的安全保障。

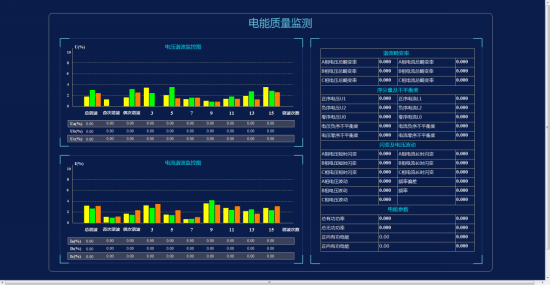

  电能质量稳态数据监测功能

  在一次系统图界面可点击监测点电能质量装置图标查看该监测点详细监测数据包括电压、电流值、谐波畸变率、电压电流序分量及不平衡度、功率、谐波柱状图、闪变值、波动值等。

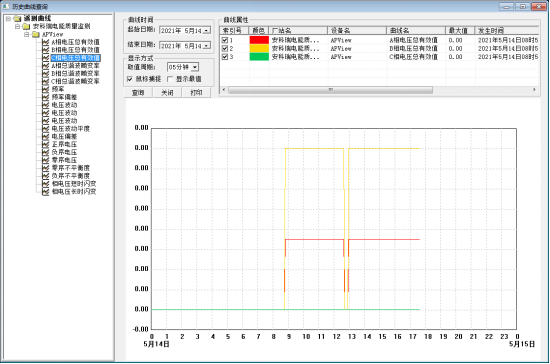

  电能质量监测稳态及暂态数据监测曲线功能

  进入曲线功能可以查看统计的波动曲线、闪变曲线、负荷曲线、暂态事件曲线,曲线中的黄绿红分别为线路的A、B、C三相。

  波动曲线:横轴为时间轴,纵轴为计算电压波动值。

  闪变曲线:分为长闪变、短闪变。长闪变为1小时计算一次,短闪变为10分钟计算一次。横轴为时间轴,纵轴为计算电压闪变值。

  暂态事件曲线:横轴为时间轴,纵轴为暂态事件是否发生;暂态事件包括电压暂升、电压暂降、电压中断。

  电能质量监测事件记录功能

  进入事件记录功能:界面具备事件按时间查询功能与事件记录按类排序功能,可根据筛选条件输出报表。事件记录会显示事件信息。

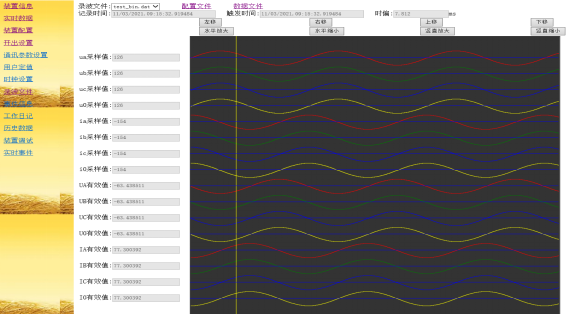

  电能质量监测故障录波、Web登录查看功能及数据统计功能

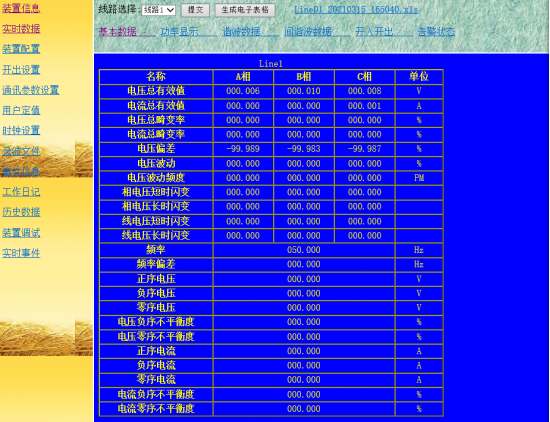

  Web登录查看功能:进入该功能可参看监测点设备实时数据装置信息,监测点设备的实时数据、录波文件(可对波形放大缩小分析)、工作日志及装置参数修改。

  数据统计功能:统计显示监测点均值、数值、百分之95概率值、均方根值等五项,可根据用户的设定时间段输出报表。

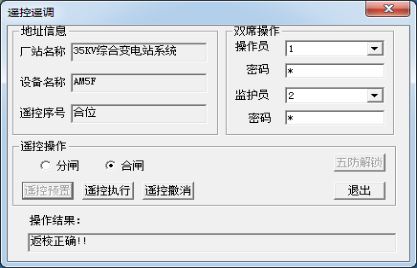

  遥控操作

  电力监控系统可以对整个配电系统范围内的设备进行远程遥控操作。例如配电系统维护人员可以通过监控系统的主界面点击相应的断路器遥信点调出遥控操作界面,可以及时执行调度系统或站内相应的操作命令。

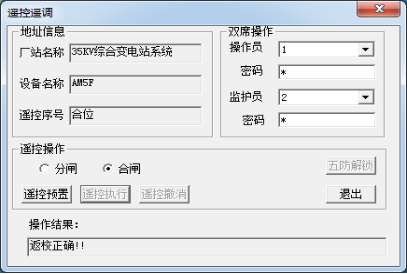

  遥控预置

  遥控执行

  手机短信报警

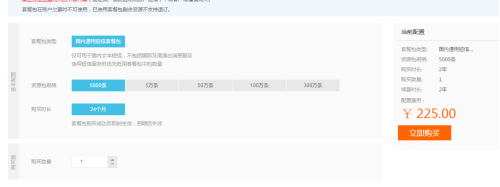

  系统支持手机短信报警功能(该功能的实现需要另外增配手机短信模块),系统遥信、遥测实时报警信息可以通过短信报警模块发送到指定的系统管理人员手机上,使得用户能够及时掌握现场配电情况,解决隐患。

  冗余热备功能

  系统具有配置双机冗余的功能。该功能提高了系统的安全性和容错性,保证了系统中即使某台监控主机出现异常也不会影响到整个系统的正常运行。

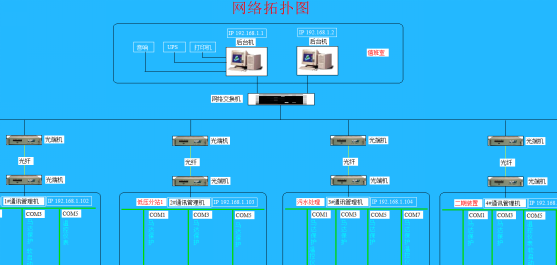

  网络拓扑图

  电力监控系统支持实时监视接入系统的各设备的通讯状态,能够完整的显示整个系统网络结构;可在线诊断设备通讯状态,发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。

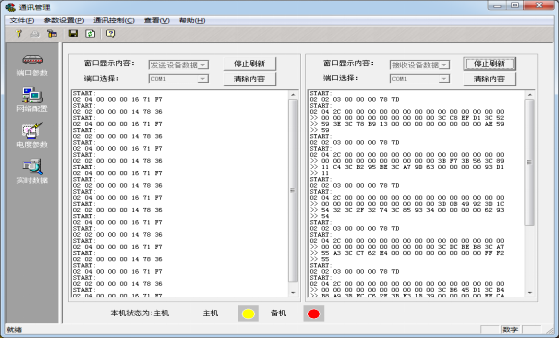

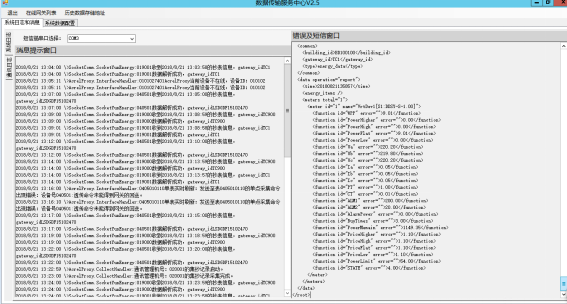

  通讯管理

  电力监控系统可以对整个配电系统范围内的设备通讯情况进行管理、控制、数据的实时监测。例如配电系统维护人员可以通过监控系统的主程序右键打开通讯管理程序,然后选择通讯控制启动所有端口或某个端口,快速查看某设备的通讯和数据情况。

  GPS校时

  系统可集成配置北斗/GPS授时设备,对系统主机进行同步授时,以保证整个系统设备有统一的时间基准,为电力系统故障分析提供准确的时间基准。

  远程预付费-系统功能

  集中抄表服务系统

  系统默认半小时对所有表进行一次远程集中抄表,时间间隔支持个性化配置(低可支持1分钟/次的采集频率)。

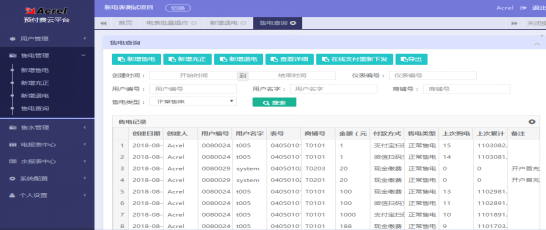

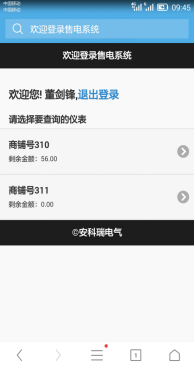

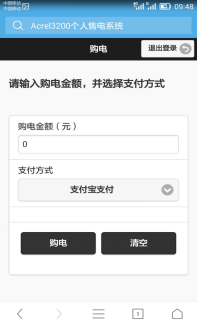

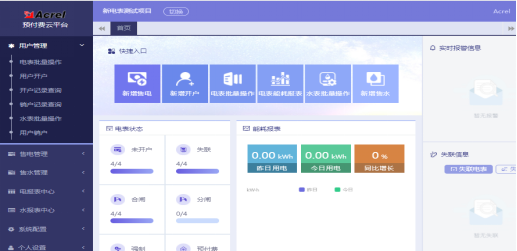

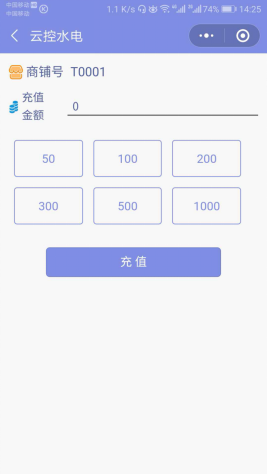

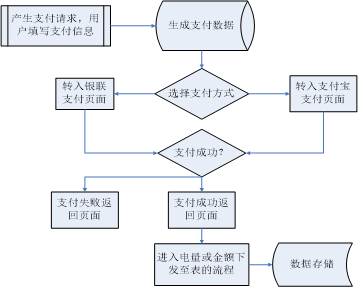

  B/S云平台售电系统

  本系统包括五大模块,分别是登陆模块、系统配置模块、用户(商铺)管理模块、售电管理模块、报表中心模块,主要功能如下:

  1)登陆管理:管理操作员账户及权限分配,查看系统日志等功能;

  2)系统配置:对建筑、通讯管理机、仪表及默认参数进行配置;

  3)用户管理:对商铺用户执行开户、销户、远程分合闸、批量操作及记录查询等操作;

  4)售电管理:对已开户的表进行远程售电、退电、冲正及记录查询等操作;

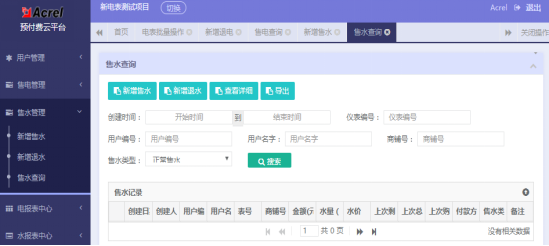

  5)售水管理:对已开户的表进行远程售水、退水、记录查询等操作;

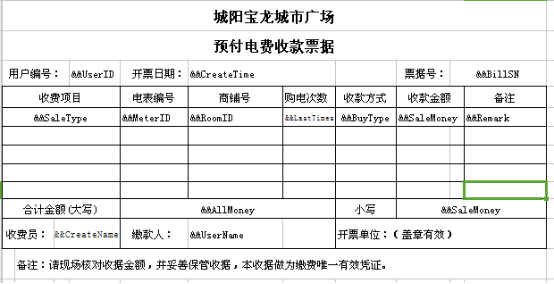

  6)报表中心:提供售电、售水财务报表、用能报表、报警报表等查询,本系统所有的报表及记录查询,都支持excel格式导出。

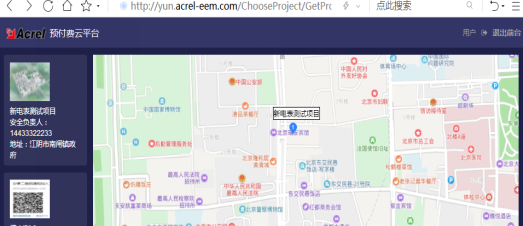

  项目导览

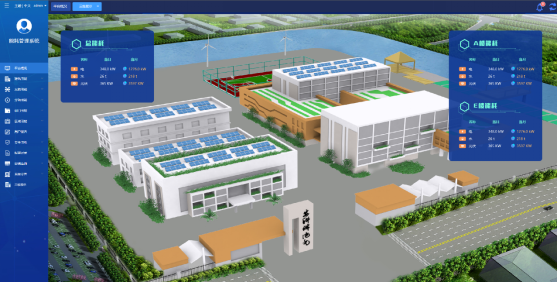

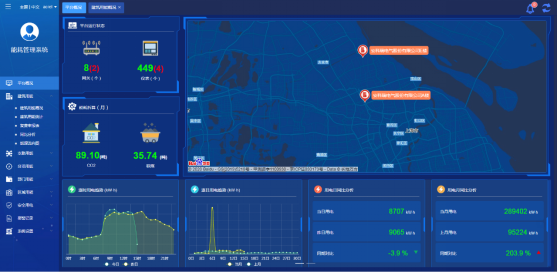

  登陆系统进入项目导览界面,用户可以全局掌握所属各项目分布、商户数量、用电总量、收缴电费、售电总量等摘要信息

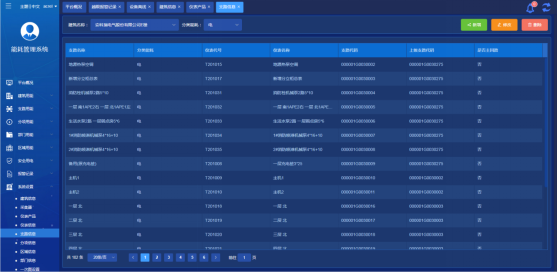

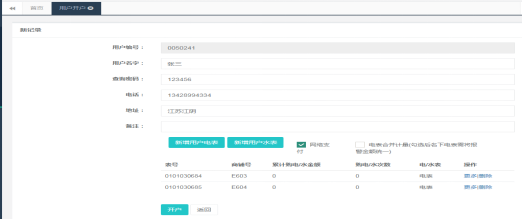

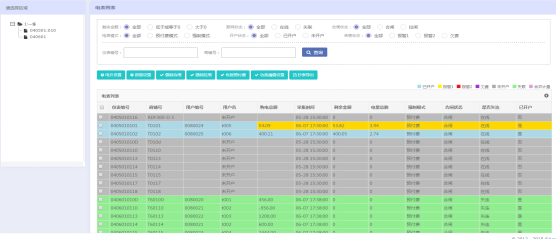

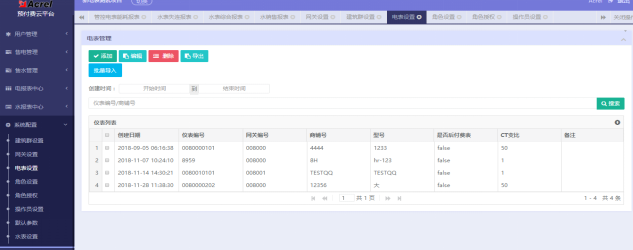

  用户管理

  用户管理主要完成对商户的开户,销户、电表/水表批量操作、开户/销户记录查询等。

  用户开户

  系统对商铺进行开户,不仅支持一户一表,也支持一户挂多表的需要,满足项目改造后新老表切换时,老表金额转入的问题;支持峰谷电价,支持一表一电价;可对单表设置功率过载的阈值,也支持设置单表金额报警的两级阈值。

  批量远程操作

  批量操作为管理人员提供了快速电价设置、报警参数设置、强制停/送电、恢复预付费、.抄表导出等业务,并提供了对应的查询功能。

  售电管理

  系统提供了新增售电、充正、退电,明细及分类查询。

  售水管理

  系统提供了新增售水、充正、退电,明细及分类查询。

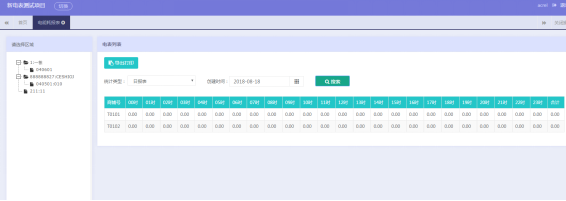

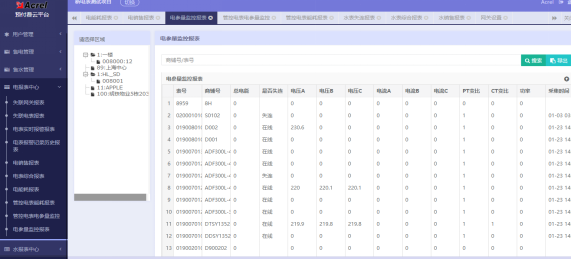

  报表中心

  系统提供售电、售水、电能销售、电能统计、管控电表、实时报警、历史事件、电参量等各种报表以供查询,满足用户找我日/月/年财务销售电量、水量、收费等,以及失联表/通讯管理机查询报表。

  系统配置

  系统配置包括建筑、网关、电表、水表的平台接入基础参数设置,并提供管理人员角色和权限的管理,防止未授权的访问。

  单据打印

  售电、退电、开户时系统支持三联单单据打印的功能,单据格式默认如下(可以由客户确认后自由定制)。

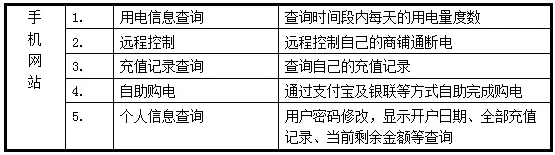

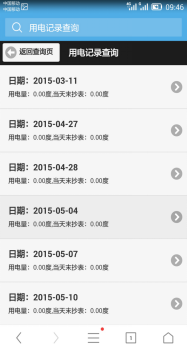

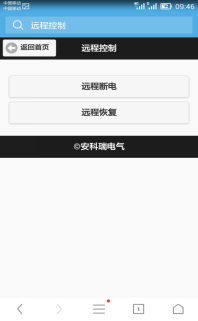

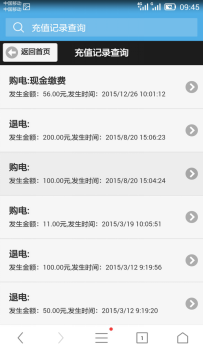

  在线查询和自助购电手机网站

  系统支持集成在线购电和查询手机网站,但需客户提供:

  1)企业资质的支付宝账户和支付协议或银联在线支付协议;

  2)网址域名和固定的服务器空间。

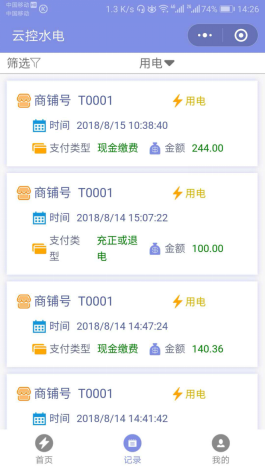

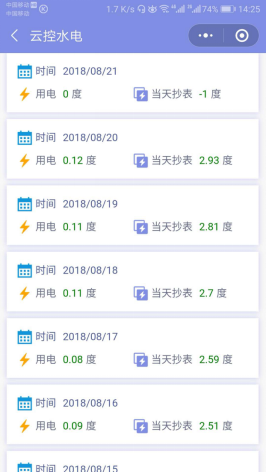

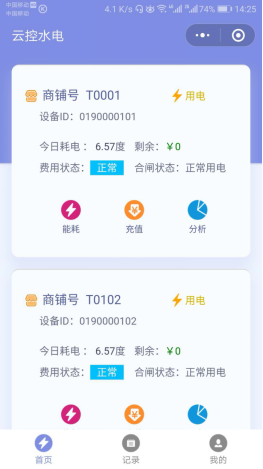

  微信小程序

  功能和微信公众号类似,功能如下


  手机短信报警

  安科瑞Acrel-3200远程预付费系统支持手机短信报警功能,电费余额不足,欠费等信息可以通过短信报警模块发送到指定的商户手机上,使得用户能够及时了解电费信息。

  1)该功能的实现需要专门配置短信猫模块才茂CM850

  2)配置接入互联网短信平台要求服务器如能连接互联网,推荐购买阿里云短信,约3分钱一条,我司系统免费接入:

    能源管理-系统功能

  平台概况展示

  系统登陆成功进入主页面,平台运行状态,当月能耗折算、地图导航,各能耗逐时、逐月曲线,当日,当月能耗同比分析滚动显示。也可以通过3D图形方式展示项目现场模拟图,以更直观的方式对项目中建筑或设备数据进行动态展示。

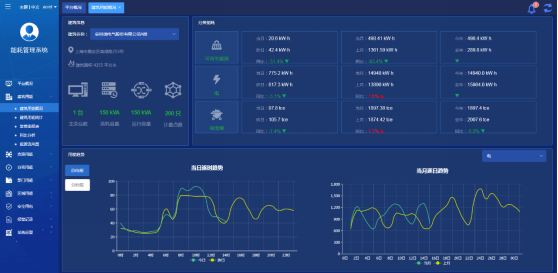

  建筑用能概况

  主要展示被选中建筑物基本信息,建筑各个分类用能对比,当日逐时趋势,当月逐日趋势和尖峰平谷分时段用能柱状图。能源类型可选择电、水、可再生能源等等能源类型,并折算标煤。

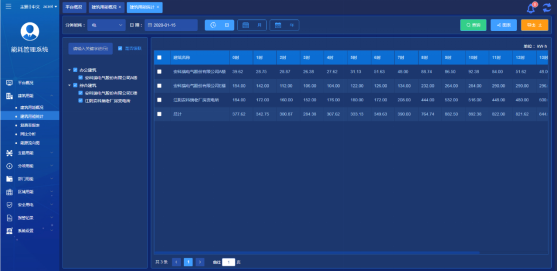

  建筑用能统计

  统计当前账号下所有建筑日、月、年用能统计报表,可选择以报表或者图表方式显示,可导出excel表格形式保存。

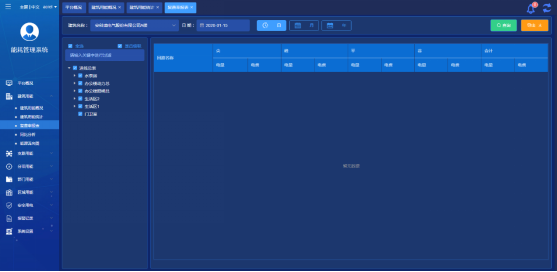

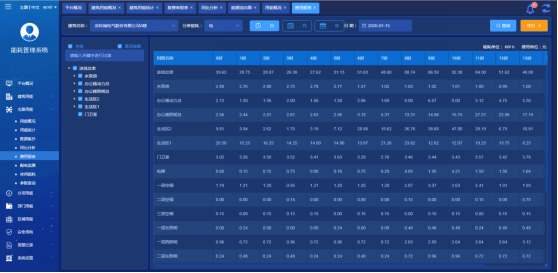

  复费率报表

  展示当前建筑的尖峰平谷分时段日、月、年用能报表,可导出excel表格。

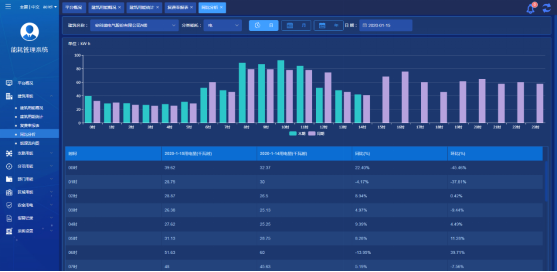

  用能同环比分析

  可选择查看当前建筑用能数据同比和环比分析比较,可选择日/月/年周期进行对比,通过柱状图和百分比数据显示对比结果。

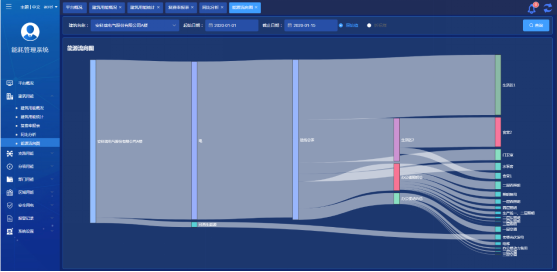

  能源流向图

  通过图形方式直观显示当前建筑能源消耗流向,鼠标悬浮可以显示当前区域或者回路的用能数据,起始日期和截止日期可选择。

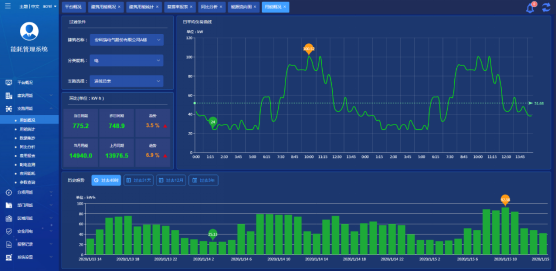

  支路能耗概况

  可选择查看具体某个回路的能源消耗趋势,包括日均负荷曲线展示、日月用能对比数据、过去48小时、过去31天、过去12个月、过去3年的能源消耗数据。

  能耗费用报表

  系统可设置能耗单价,并通过报表方式显示日、月、年能耗账单。

  配电监测

  可选择查看所选建筑的配电系统一次图,并在一次图显示配电系统当前遥测、遥信数据和状态。

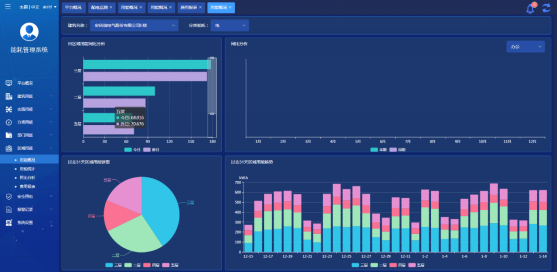

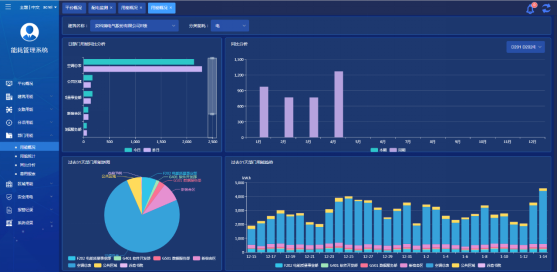

  分项能耗

  展示当前建筑的照明插座、空调、动力和特殊用电,通过饼图、柱状图显示能源占比、同比对比以及分项用能趋势。

  科室能耗



  展示当前建筑各科室部门的用能情况,通过饼图、柱状图显示能源占比、同比对比以及分项用能趋势。

  区域能耗

  展示当前建筑各区域的用能情况,通过饼图、柱状图显示能源占比、同比对比以及分项用能趋势,可按照楼、楼层等方式区分。

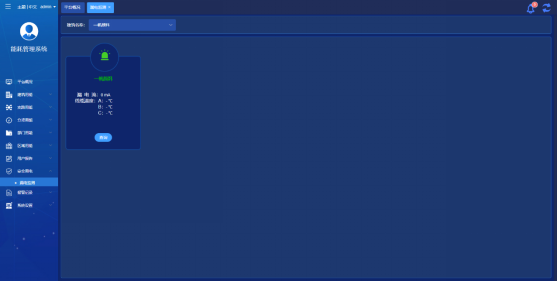

  用能安全监测

  通过监测配电回路的漏电电流和线缆温度来分析建筑的用能安全。

  系统配置

  系统可设置建筑信息、采集器信息、表具信息、支路拓扑关系、区域信息、部门信息等等。

  远程访问功能

  系统采用B/S架构设计,在任意一台连接广域网的计算机上通过浏览器即可实时访问该能耗管理系统。

手机APP访问

  消防安全用电-系统功能

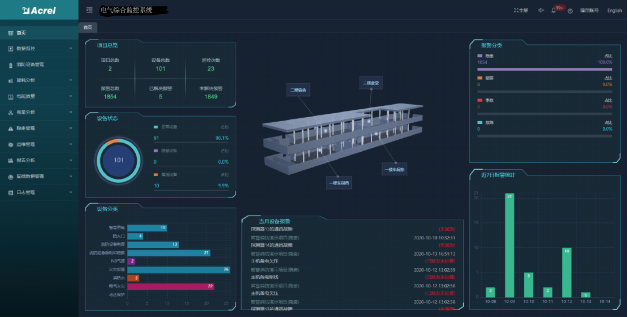

  平台概况展示

  首页主要展示项目概况、设备状态、探测器分类、设备报警信息、报警分类、报警数量、设备台账统计等,其中百度地图可以选配成3D建筑模型。

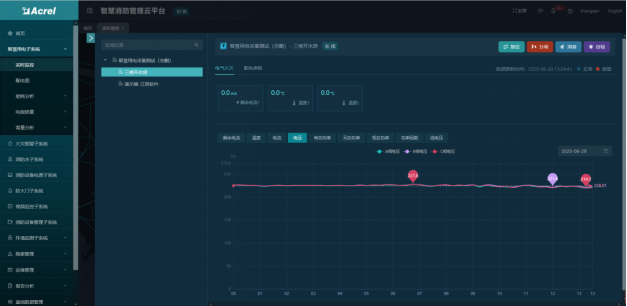

  电气火灾子系统

  系统监测电气火灾主机、故障电弧探测器、灭弧式保护器探测器和无线测温探测器的运行参数,实时监视廊道内风机、排水泵、消防泵、照明等辅助设备设施供电电缆剩余电流、线缆温度等,发生异常及时预警。

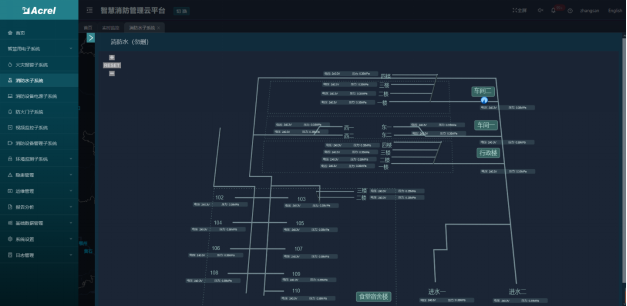

  消防水子系统

  系统将会持续监视消防水池水位、管网压力、压力开关、流量开关、消防泵、稳压增压泵等运行状态,当水位、水压低于限值,压力开关、流量开关动作、消防泵起动时,系统能及时发出警报,定位火灾区域、建筑、楼层,并通知值班人员、救援灭火人员、消防管理人、消防责任人及时展开救援,日常巡检出现设备异常、管网泄露及时通知维保、检修相关人员,及时进行维修维护,保障消防安全。

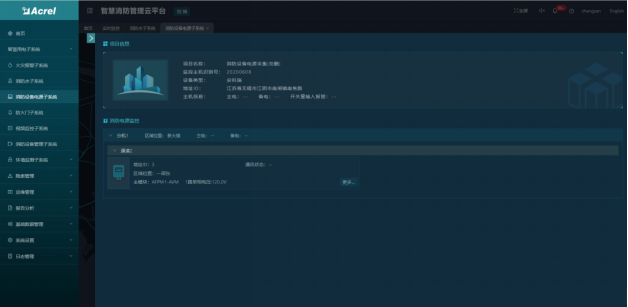

  消防设备电源子系统

  系统接入消防设备电源监控主机;持续监测消防水泵、喷淋泵、防火门、应急照明等消防设备主、备用电源工作状态,发生异常及时发出报警,确保消防设备供电正常。

  防火门子系统

  系统从防火门主机获取各疏散出入口防火门的启闭状态,模块运行情况、实时监控火灾疏散通道、安全出口、救援通道等防火门的开、闭状态,实现发生火情的紧急情况下及时关闭防火门等功能,防止延期扩散,影响人员逃生。

  气感子系统

  该子系统通过高灵敏的无线烟感报警装置,实现对烟雾、有害气体、及气体灭火信息等实时监控,实时秒级检测烟雾,一且发现监测数剧超过风险阈值,APP、短信报警、电话报警统统上阵,通过设备的标签、地理位置定位,快速通知业主、物业消防单位是哪个位置的火灾隐情。

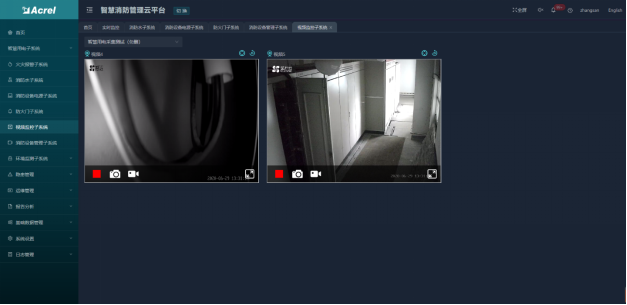

  视频监控子系统

  数据中心收到感应端各子系统报警信息后,可调出报警位置关联的监控摄像头图像,查看报警现场视频辅助进行火情确认。实现火灾报警子系统、消防水子系统、电气火灾子系统、防排烟子系统、消防设备电源子系统、防火门子系统和视频监控子系统的结合,实现了报警点和监控点的联动。

  消防设备管理子系统

  该子系统能够将每个建筑、项目节点的所有消防设备和资产纳入管理,对一些消防栓、灭火器、喷淋和消防大队地址等着重标注,日常的巡检和维护都需要纳入计划,在紧急情况下,会联动GIS调度子系统进行调度。

  隐患管理

  对消防隐患进行登记、派发,消防隐患处理、跟踪,消防隐患统计分析,使运行值班、巡检、维保、检修、消防管理等人员,以及消防管理人、消防责任人能够及时掌握消防隐患及处置完成状态。

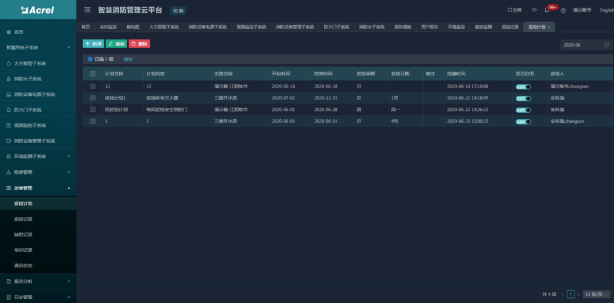

  运维管理

  系统支持设备日常巡检计划、派工、消缺、报修、派工等设备运维管理,方便运行管理人员的制定巡检计划、派工,巡检人员执行巡检、完成工单、巡检发现问题消缺,进行故障报修、跟进维修进度,满足日常巡检、设备维修保养需要。

  分析报告

  分析报告根据用户指定的周期、项目、时段等筛选生成报告摘要、统计清单、设备体检摘要、报警原因分析。

    典型案例

  张江高科付费能源管理平台

  张江高科技园区,被誉为中国硅谷。成立于1992年7月,位于上海浦东新区中南部,是中国高新技术园区,与陆家嘴、金桥和外高桥开发区同为上海浦东新区四个开发区域。

  安科瑞于2021年3月承接建设该项目的能源改造平台,本项目对31个存量项目改造,通过加装8900只安科瑞DTSY系列仪表,针对商业园区高能耗和粗放型能源消费方式,促进能源梯级和循环利用,提高资源配置效率,形成节约商业能源消费体系。

  旭辉集团水电管理平台

  旭辉集团2000年成立于上海,其控股股东旭辉控股(集团)2012年在香港主板整体上市(00884.HK),是一家以房地产开发、运营和物业服务为主营业务,定位于“美好生活服务商、城市综合运营商”的综合性大型企业集团。

  安科瑞于2021年1月承接建设该项目的水电管理平台,本项目对旭辉集团下属全国商业综合体水电表能源管理改造,前端仪表采用安科瑞全新DTSY1352-4G系列仪表及LXSY-NB物联网水表系列,实现商业一体化的计量、监控、分析和管理的平台,监控商铺电力系统的运行动态,及时发现故障隐患,对整个系统的安全性、能源利用率能及时掌握,制定科学、合理的商业运营流程。
