项目概述

　　北京方庄未来水厂项目采用安科瑞电力监控系统，在进水泵房安装48台多功能仪表，污水泵房安装19台多功能仪表。

　　水厂为实现系统的集中在线监控，在现有基础上完善电能集中管理;在线完善电能信息的采集、存储、管理和利用，为企业的管理电能和经济运行提供决策参考及能耗量化工具，让工作人员实时了解配电房运行情况。

　　安科瑞电力监控系统，对方庄水厂配电系统的电压、电流、功率、功率因数等在线实时监测，对电能使用进行去向分析。为配电管理、电能抄表及节能管理提供便捷。

　　用户需求

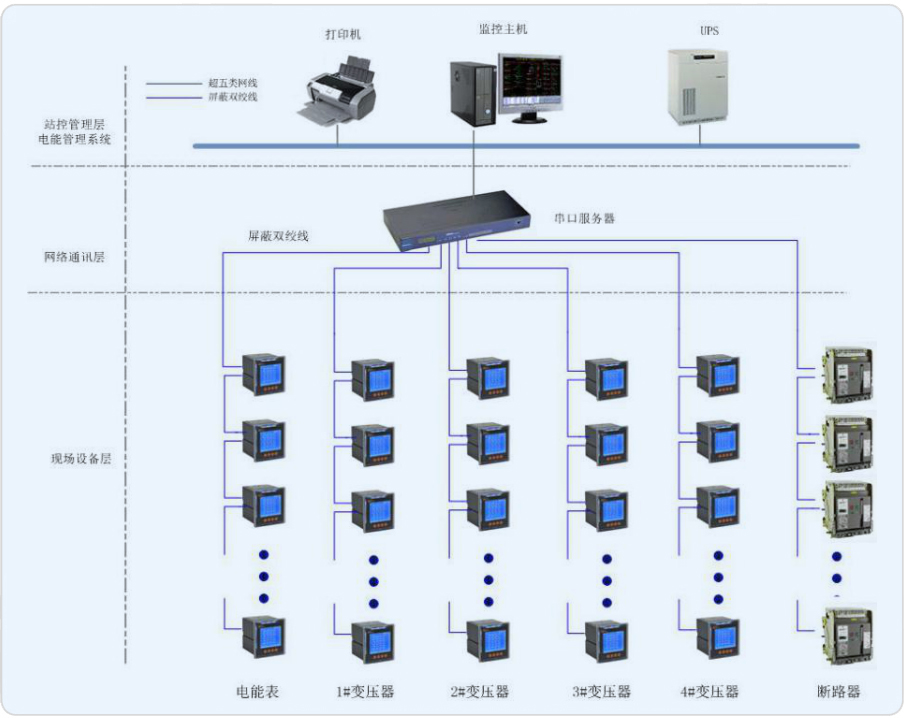

　　方庄未来水厂项目电力监控系统通过智能电力监控装置、通讯网络和计算机软件，实现供配电系统在运行过程中的数据采集、运行监视、事故记录和分析等，完成企业的安全供电、用电管理和运行管理。系统应由站控管理层、网络通讯层和现场设备层构成。

　　系统功能需求：

　　1)数据采集及处理：通过间隔层设备实时采集现场各种电参数、开关量及温度量、电能抄表值等;

　　2)画面显示：各回路的合、分状态、变位信息、保护设备动作及复归信息、直流系统及所用变系统的信息、各测量值的实时数据、各种告警等信息。

　　3)记录功能：具有电压、电流、功率、电能以及事故、告警事件等各种历史数据的存储功能，以供查询、分析、打印。

　　4)报警处理：用户可以根据自己的需要分类筛选有关报警，并将报警归纳于不同的报警窗口。

　　5)应具有完善的用户权限管理功能，避免越权操作;

　　6)曲线分析功能：可以曲线形式展示实时数据库和历史数据库中的模拟量、电度量数据，以便分析其当前运行状态及有关历史趋势;

　　7)报表统计功能：通过报表，可以方便分析供电系统及各回路运行参数，形成运行日报、月报、电能统计日报、月报、年报。

　　系统功能

　　1.1.配电系统实时监测

　　系统人机界面友好，以配电一次图的形式直观显示配电线路的运行状态，实时监测各回路电压、电流、功率、功率因数、电能等电参数信息，动态监视各配电回路断路器、隔离开关、地刀等合、分状态，以及有关故障、告警等信号。

　　1.2.详细电参量查询

　　在配电一次图中，当鼠标移动到每个回路附近时，鼠标指针变为手形，鼠标单击可查看该回路详细电参量，包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能，并可以查看24小时相电流趋势曲线及24小时电压趋势曲线。

　　1.3.运行报表

　　系统具有实时电力参数和历史电力参数的存储和管理功能，所有实时采集的数据、顺序事件记录等均可保存到数据库，在查询界面中能够自定义需要查询的参数、指定时间或选择查询更新的记录数据等，并通过报表方式显示出来。用户可以根据需要定制运行日报、月报，支持导出Excel格式文件，还可以根据用户要求导出PDF格式文件。

　　1.4.实时报警

　　系统具有实时报警功能，系统能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位，保护动作、事故跳闸，以及电压、电流、功率、功率因数越限等事件进行实时监测，并根据事件等级发出告警。系统报警时自动弹出实时报警窗口，并发出声音或语音提醒。

　　1.5.历史事件查询

　　系统能够对遥信变位，保护动作、事故跳闸，以及电压、电流、功率、功率因数越限等事件记录进行存储和管理，方便用户对系统事件和报警进行历史追溯，查询统计、事故分析。

　　1.6.电能统计报表

　　系统以丰富的报表体支撑量体系的完整性。系统具备定时抄表汇总统计功能，用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况，即该节点进线用电量与各分支回路消耗电量的统计分析报表。该功能使得用电可视透明，并在用电误差偏大时可分析追溯，维护计量体系的正确性。

　　1.7.用户权限管理

　　系统为保障系统安全稳定运行，设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作(如配电回路名称修改等)。可以定义不同级别用户的登录名、密码及操作权限，为系统运行、维护、管理提供可靠的安全保障。

　　1.8.通讯状态图

　　系统支持实时监视接入系统的各设备的通讯状态，能够完整的显示整个系统网络结构;可在线诊断设备通讯状态，发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。从而方便运行维护人员实时掌握现场各设备的通讯状态，及时维护出现异常的设备，保证系统的稳定运行。

　　结语

　　本文介绍的Acrel-2000电力监控系统在北京方庄未来水厂项目的应用，可以实现对变电所低压配电回路用电的实时监控与电能管，不仅能显示回路用电状况，还具有网络通讯功能，可以与串口服务器、计算机等组成电力监控系统。系统实现对采集数据的分析、处理，实时显示变电所内各配电回路的运行状态，对负载越限具有弹出报警对话框及语音提示，并生成各种电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究。

　　本套系统终端采集仪表，智能网关，以及后台系统均由我公司独立开发研究生产，为系统运行安全、可靠、稳定，为变电所用户解决用电问题提供了真是可靠的依据，取得了较好的效果。
