怀化高铁南站前广场电力监控系统
时间: 2020-09-11 10:12 发布人:admin
基本信息:
项目名称:怀化高铁南站前广场电力监控系统
项目地点:怀化
实施时间:2015年6月

项目简介:
怀化南站位于湖南省怀化市鹤城区湖天南大道的南端东侧,是沪昆高铁、怀邵衡快铁的和张吉怀高铁(计划2016年底开工)的枢纽车站。车站设沪昆、怀邵衡两场,5个站台14条股道,总面积约17.2万平方米,投资约20亿元,其中站房面积14930.6平方米,投资6.91亿元。于2014年12年16日正式开通运营。

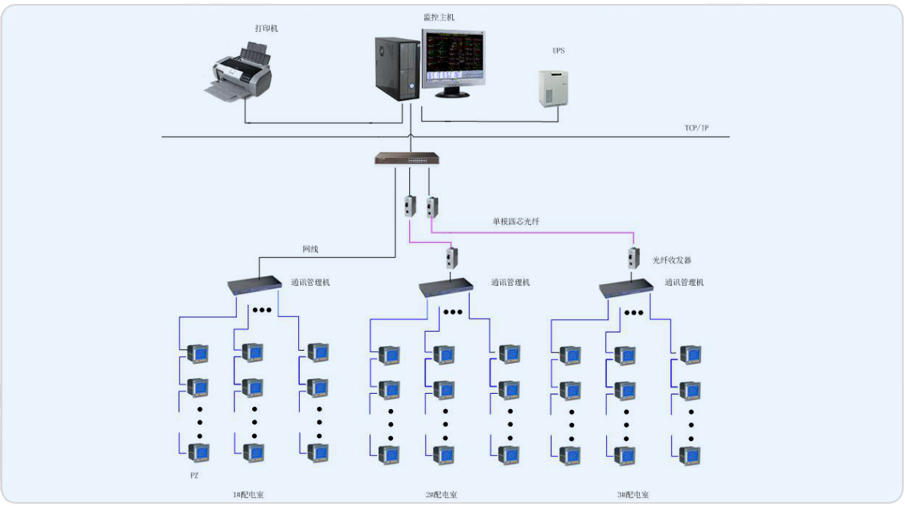

本项目的电力监控系统,可以实现对高铁内低压配电回路的实时监控,有利于电能管理。另一方面,电力监控系统不仅能够准确的表示出回路的用电状况,它还具备网络通讯等功能,能够与计算机、串口服务器等设备进行组合,及时的显示高铁内各个配电回路的运作状态,当电力系统的负载越标时,电力监控系统能够迅速报警,发出语音提示。另外,电力监控系统还能够生成报表、曲线图等统计信息,便于有关人员分析楼内各部分的用电状况,从而保证人员的生命安全,提高商业人员的工作效率。

系统实现的功能:
1.实时数据采集 通过现场控制层单元实时采集现场各种模拟量、开关量、脉冲量及温度量、电度抄表等;
2.数据处理 对实时数据进行统计、分析、计算,产生生产用户所需的电压合格率、有功、无功、电流、总负荷、功率因数、电量日/月/年最大值、最小值及时间、日期、负荷率、数字输入状态量逻辑运算值等,设备正常/异常变位次数并加以区分等;
3.报表管理 系统运行的实时信息可以按运行需要的时间间隔记录并按报表格式显示和打印。不同时段和全天的实时数据及其统计值,并能查询系统一年内的任意的日报表;
4.人机界面 监控系统提供丰富、友好的人机界面,供运行人员对配电线路进行监视和控制;
5.图形显示 全部设备的位置状态、变位信息、保护设备动作及复归信息、直流系统及所用变系统的信息、各测量值的实时数据、各种告警信息、计算机监控系统的状态信息。
