摘 要：本文中介绍的就是针对密集型的中各阶段的分接箱中的监控采集。可以通过本地检测模块采集汇总数据，转发给后台电力监控系统的遥测、遥信数据进行实时监控，大大提高各节点出的电参量使用信息，增加了整体用电的可靠性、安全性、提高供电质量。

  关键词：密集型母线监控；始端箱配电监控；大母线监控；

  1. 概述

  晶澳太阳能是全球先进的高性能光伏产品制造商，其产品应用于住宅、商业和地面光伏电站发电系统。晶澳成立于2005年5月，2007年2月在美国纳斯达克证券交易所挂牌上市。自2010年以来，晶澳一直是光伏电池生产商，并确立了先进的光伏组件供应商的地位。晶澳利用已有光伏电池技术的优势，致力于提供好的高转换效率、高发电效率和高可靠性的光伏组件，使客户在光伏项目上的效益充分化。晶澳已发展成为覆盖硅片、电池、组件及电站业务的垂直一体化全球光伏领军企业。

  我司在义乌晶澳太阳能项目中的密集型母线监控方案，根据客户的要求，实现对现场母线系统的监控和报警记录，实现可就地显示全电力参数显示，满足了客户需求、完善了用户体验、实现了项目目标。

  2、 项目需求

  针对密集型母线的母线槽始端箱、分线箱内部的电参量监控。

  3、 基本功能

  AMB100-A-P1:

  遥测：三相电压、三相电流、频率、有功功率、有功电度、功率因数、谐波含量、温度（线缆/铜排连接处的实时运行温度）、漏电流、空气温度湿度等；

  遥信：过压/欠压，缺相,过流，频率过高/过低,分路的开关状态,具备电流、功率需用量分析和统计，实现电压、电流、频率、功率等参数的越限报警功能。

  4、 现场使用模块型号：

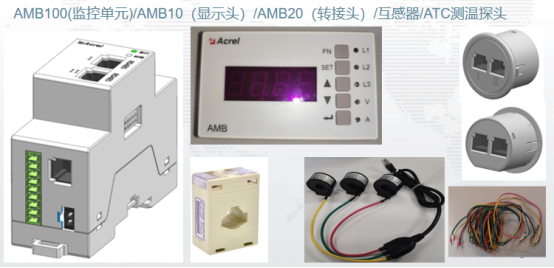

  AMB100-A-P1: 三相交流回路的全电量测量、2-63 次谐波测量、1 路漏电流、8 路温度、1 路湿度、 大的需量、中性线电流、零地电压、2 路开关量输入、2 路开关量输出。

  AMB10: 可以显示本地电压、电流等电参量，可以按键设置通讯参数等等。

  AMB20: 安装在箱体上，预留2个RJ45网口，共模块组网使用。

  互感器：配套2级互感器，AKH-0.66-30I-XXXA/5 A ，AKH-0.66-W-12NY-5 A/2.5mA 。

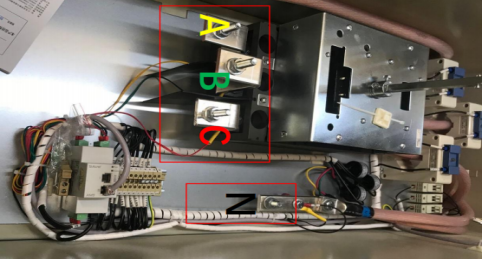

  5、 现场实际安装图

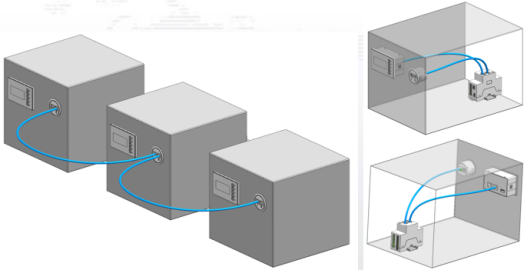

  6、 组网示意图

  7、 结语

  近年来随着国家建设的快速发展，密集型母线槽广泛应用于购物中心、高层建筑、数据中心、设备工厂等场所。密集型母线槽的作用是汇集、分配和传送电能，具有载流量大、坚固安全、易于安装、便于拆卸、便于维护、环境适应性强等特点，因而成为输配电行业的重要分支。对于密集型母线配电箱中的监控解决方案，我们推出AMB100系列产品可以实现密集型母线配电箱中的相关的电参量采集，并且通过电力监控系统采集相关遥测、遥信数据进行监控，能大大提高现场运行的可靠性、安全性、提高供电质量。
