上海爱博斯迪科电能管理系统的设计与应用
时间: 2020-09-11 11:05 发布人:admin
基本信息:
项目名称:上海爱博斯迪科电能管理系统的设计与应用
项目地点:上海
实施时间:2012年6月

项目简介:
爱博斯迪科公司作为汉高集团的成员,将在电子行业提供更加全面的产品和服务。爱博斯迪科化学(上海)有限公司位于外高桥保税区内,业务涉及三大品牌:Ablestik, Emerson & Cumin以及Acheson。

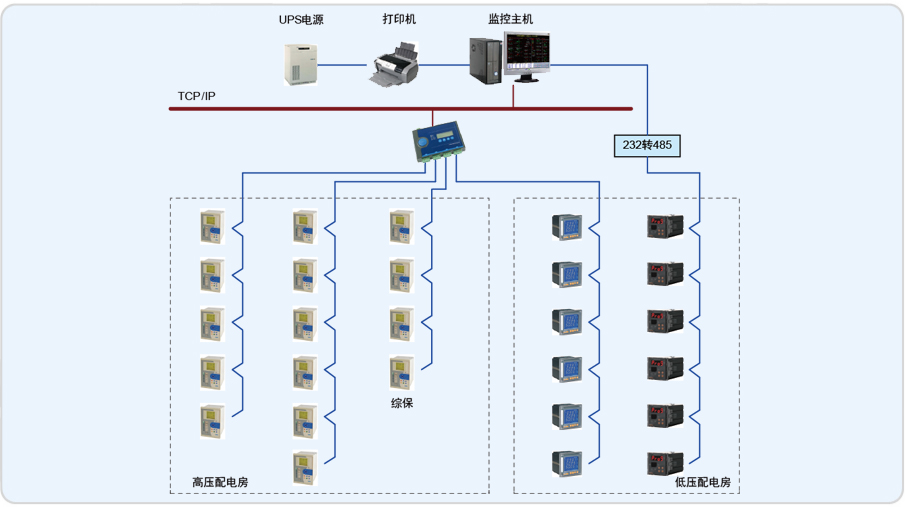

现场一个配电房,新安装了12只ACR220EL智能电表,加上原有的35只ACR220E智能电表,共需监控47只仪表。通过1根屏蔽双绞线连接至4口的通讯扩展卡进行数据上传,其中数据传输波特率为9600 bit/s,现场屏蔽线缆均采取屏蔽线接地,防止强电信号干扰,末端加装120欧电阻,增强线路信号,保障了数据传输的实时性。

系统实现的功能:
1、实时显示功能:现场仪表能实现实时显示功能:电压、电流、功率、功率因数、温度、开关状态及频率等监测信息实时刷新,并以一次图形式直观动态显示;
2、电能管理功能:实现电能的分级管理理念,即总表读数应与供电局收费表读数一致,各分表用电净值和与总表一致等,在界面上直观体现;完成对各回路的电能集抄功能,并自动生成符合客户管理需求的收费报表,所有报表和图表支持查询打印功能;
3、事件报警功能:对各监测点的通讯状态和异常用电报警、操作等事件记录,便于管理人员日后分析配电运行情况;
4、远程抄表功能:远程抄量各回路的电参数,任意时段都能查询;
5、预留扩展功能:系统为演示系统做好充分预留,支持各种演示硬件及软件的接入,以供后续扩展;
6、遥信报警功能:仪表通讯异常遥信报警。
