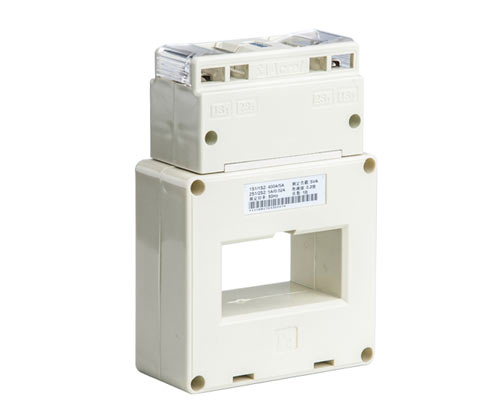

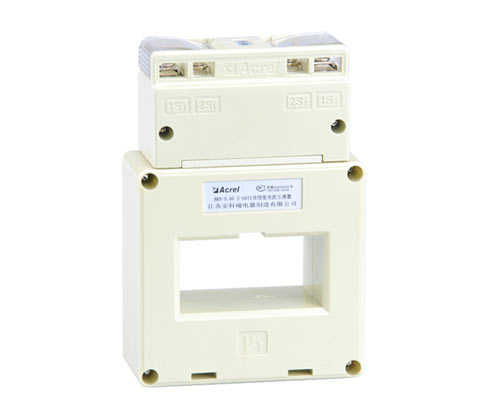

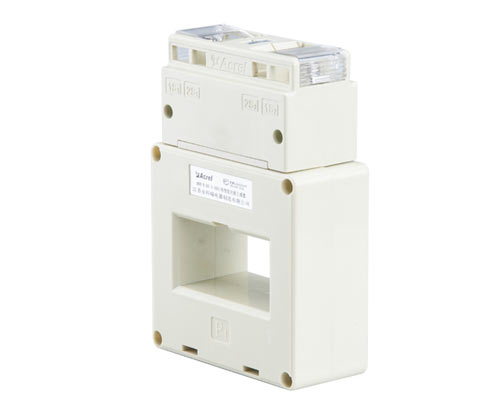

AKH-0.66S系列双绕组型电流互感器
该系列互感器具有两个二次绕组,其一(1S1、1S2)用于电流表指示,额定电流为交流5A或交流1A,其二(2S1、2S2)用于远传遥测,可与ARTU-M32遥测单元或ARD3电动机保护器配套使用,额定电流为交流20mA;双绕组电流互感器的线性可至8倍,且电流在8倍时,也能保证双绕组电流互感器的误差在0.2-0.5%。

应用范围:

用于电动机保护回路

订货范例:

具体型号:AKH-0.66/S S-40I 500/5A/20mA
技术要求:额定电流比500A/5A/20mA;准确级0.5/0.2级;穿心匝数1匝;内孔径φ40mm。
通讯协议:无
辅助电源:无
AKH-0.66S系统监控用电流互感器

规格

额定电流比(A)

准确级及相应额定负荷(VA)

穿心匝数(匝)

母排规格(mm)/根数

电缆最大外径(mm)

安装方式

0.2/0.2级

0.5/0.2级

1/0.2级

S-30I

5/5(1)/0.02





2.5/0.02

15

/



φ22

F

10/5(1)/0.02





2.5/0.02

8

15/5(1)/0.02





2.5/0.02

5

20/5(1)/0.02





2.5/0.02

4

25-30/5(1)/0.02





2.5/0.02

3

40-60/5(1)/0.02





2.5/0.02

2

75-100/5(1)/0.02





2.5/0.02

1

30×10/1

BF

150/5(1)/0.02



2.5/0.02



1

200/5(1)/0.02



5.0/0.02



1

S-40I

200/5(1)/0.02



5.0/0.02



1

40×10/1

φ30

CF

250-400/5(1)/0.02



5.0/0.02



1

500-600/5(1)/0.02



10/0.02



1

S-50Ⅱ

600-800/5(1)/0.02



10/0.02



1

50×10/

1-2

/

B

1000/5(1)/0.02

15/0.02





1

1200-1250/5(1)/0.02

20/0.02





1

S-60Ⅱ

300-400/5(1)/0.02



5.0/0.02



1

60×10/

1-2

/

C

500-800/5(1)/0.02



10/0.02



1

1000-1250/5(1)/0.02

10/0.02





1

1500-2000/5(1)/0.02

20/0.02





1

S-80Ⅱ

600-800/5(1)/0.02



10/0.02



1

80×10/

1-2

/

1000-1250/5(1)/0.02

10/0.02





1

1500-2000/5(1)/0.02

20/0.02





1

2500-3000/5(1)/0.02

30/0.02





1

S-100Ⅱ

1000-1250/5(1)/0.02

10/0.02





1

100×10/

1-3

/

D

1500-2000/5(1)/0.02

20/0.02





1

2500-3000/5(1)/0.02

30/0.02





1

4000/5(1)/0.02

30/0.02





1

S-120Ⅱ

2000/5(1)/0.02

20/0.02





1

120×10/

1-3

/

2500-3000/5(1)/0.02

30/0.02





1

4000-5000/5(1)/0.02

30/0.02





1

S-200Ⅱ

2000/5(1)/0.02

20/0.02





1

100×10/

2-6

/

2500-3000/5(1)/0.02

30/0.02





1

4000-6300/5(1)/0.02

30/0.02





1


AKH-0.66S系统监控用电流互感器
AKH-0.66S系列双绕组型电流互感器
AKH-0.66SM自控仪表用电流互感器
